詳解3D打印LOM技術
由于疊層實體制造技術多使用紙材,成本低廉,制件精度高,而且制造出來的木質原型具有外在的美感性和一些特殊的品質,因此受到了較為廣泛的關注,在產品概念設計可視化、造型設計評估、裝配檢驗、熔模鑄造型芯、砂型鑄造木模、快速制模母模以及直接制模等方面得到了迅速應用,在我國具有廣闊的應用前景。今天小編就為大家詳細介紹一下LOM工藝技術。
LOM技術總概

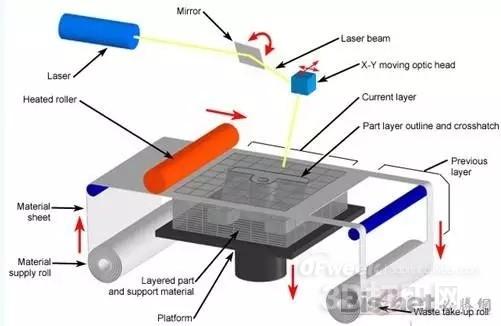

分層實體制造( Laminated Object Manufacturing,LOM),又稱薄形材料選擇性切割,是RP領域最具代表性的技術之一。其成型原理是采用激光器按照CAD分層模型所獲得的數據,用激光束將單面涂有熱熔膠的薄膜材料的箔帶切割成原型件某一層的內外輪廓,再通過加熱輥加熱,使剛切好的一層與下面切好的層面粘接在一起,通過逐層切割、粘合,最后將不需要的材料剝離,得到欲求原型[1]。

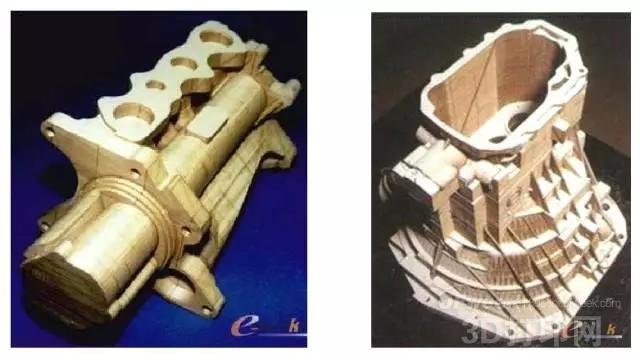

疊層實體制作快速原型工藝適合制作大中型原型件,翹曲變形較小,成型時間較短,激光器使用壽命長,制成件有良好的機械性能,適合于產品設計的概念建模和功能性測試零件。且由于制成的零件具有木質屬性,特別適合于直接制作砂型鑄造模。
LOM技術發展?fàn)顩r
1984年,Michael Feygin提出了分層實體制造(LOM)方法。Michael Feygin于1985年組建了Helisys公司,并且基于LOM成型原理,于1990年開發出了世界上第一臺商用LOM設備一一LOM-10150。除Helisys公司外,日本的Kira公司、瑞典的Sparx公司以及新加坡的Kinergy精技私人有限公司等也一直從事LOM工藝的研究與設備的制造。
國內有華中科技大學、清華大學等單位。
北京工業大學的李小明[2]等人也利用質量魚骨圖研究了基于超聲波焊接的LOM 技術等;
西安交通大學的余國興等人對LOM 系統進行了改進,提出用經濟適用的刀切法代替激光切割法;
中北大學的郭平英[3]提出了一種基于大厚度切片的金屬功能零件的LOM技術;
北京工商大學的徐明君等[4]人研究了超聲波焊接金屬材料在LOM 中的應用;
華中科技大學快速制造中心于1991年開始研究快速成型技術的研究,并于1994年開發成功了薄材疊層快速成型系統樣機一一HRP-I[1]。為加速高新技術向生產力的轉化,1996年,由華中科技大學、武漢市科委和深圳創新投資集團共同組建了武漢濱湖機電技術產業有限公司。1997年底,公司向市場推出了商品化的激光快速成型系統一一HRP-III,并在此基礎上相繼推出了HRP系列快速成型系統。此外,公司還研制成功了基于粉末燒結方法的HRPS-I, HRPS-IIIA型商品化快速成型機。

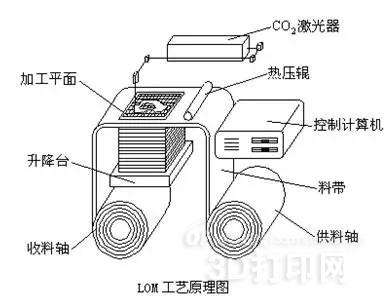

LOM技術工藝原理和流程

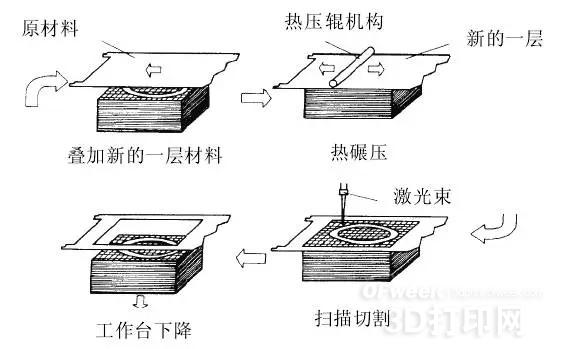

LOM工藝采用薄片材料,如紙、塑料薄膜等。片材表面事先涂覆上一層熱熔膠。加工時,熱壓輥熱壓片材,使之與下面已成形的工件粘接;用CO2激光器在剛粘接的新層上切割出零件截面輪廓和工件外框,并在截面輪廓與外框之間多余的區域內切割出上下對齊的網格;激光切割完成后,工作臺帶動已成形的工件下降,與帶狀片材(料帶)分離;供料機構轉動收料軸和供料軸,帶動料帶移動,使新層移到加工區域;工作臺上升到加工平面;熱壓輥熱壓,工件的層數增加一層,高度增加一個料厚;再在新層上切割截面輪廓。如此反復直至零件的所有截面粘接、切割完,得到分層制造的實體零件。

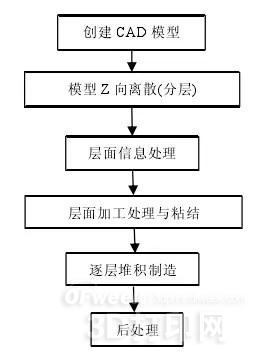

LOM技術的一般工藝流程是[1]:
在如圖所示中,CAD模型的形成與一般的CAD造型過程沒有區別,其作用是進行零件的三維幾何造型。許多具有三維造型功能的軟件,如Pro/E , AutoCAD, UG, CATIA等均可以完成這樣的任務。利用這些軟件對零件造型后,還能夠?qū)⒘慵膶?shí)體造型轉化成易于對其進行分層處理的三角面片造型格式,即STL格式。
