LOM基體材料的特性要求[6]

LOM對于基體薄片材料要求是厚薄均勻、力學性能良好并與粘結劑有較好的涂掛性和粘接能力。對粘結劑性能的基本要求是，在LOM成型過程中，通過熱壓裝置的作用使得材料逐層粘接在一起，形成所需的制件。材料品質的優劣主要表現為成型件的粘接強度、硬度、可剝離性、防潮性能等。用于LOM的粘結劑通常為加有某些特殊添加組分的熱熔膠，它的性能要求是：

（1）良好的熱熔冷固性能（室溫固化）；

（2）在反復“熔融-固化”條件下其物理化學性能穩定；

（3）熔融狀態下與薄片材料有較好的涂掛性和涂勻性；

（4）足夠的粘接強度；

（5）良好的廢料分離性能。

LOM技術的優缺點

與其他方法相比較LOM 技術由于其在空間大小、原材料成本、機加工效率等方面獨特的優點，因此使其得到了廣泛的應用。其具體表現為[7]：

（1）LOM 技術在成形空間大小方面的優勢。LOM 工作原理簡單，一般不受工作空間的限制，從而使得可以采用LOM技術制造較大尺寸的產品。

（2）LOM 技術在原材料成本方面的優勢。相對于LOM 技術，其他的加工系統都對其成形材料有相應的要求。例如SLA技術需要液體材料并且材料需要有可光固化，SLS 技術要求較小尺寸的顆粒形粉材，FDM技術則需要可熔融的線材。不僅在種類和性能上這些成形原材料有差異, 而且在價格上也各不相同。從材料成本方面來看:FDM 技術和SLA 技術所需的材料有較高價格，SLS 技術的材料價格比較適中，相比較而言LOM 技術的材料最為便宜。

（3）LOM 技術在成形工藝加工效率方面的優勢。相對于其他快速成型技術，LOM 技術加工中以面為加工單位, 因此這種加工方法有最高的加工效率。結合同其他快速成型的比較，LOM 技術具有以下特點：

（1） 由于LOM 工藝只須在片材上切割出零件截面的輪廓，而不用掃描整個界面，因此工藝簡單，成型速度快，易于制造大型零件。

（2）工藝工程中不存在材料相變，因此不易引起翹曲、變形，零件的精度較高，激光切割為0.1mm，刀具切割為0.15mm。

（3）工件外框與截面輪廓之間的多余材料在加工中起到了支撐作用，所以LOM 工藝無需加支撐。

（4）材料廣泛，成本低，用紙制原料還有利于環保。

缺點在于：

A、有激光損耗，并且需要建造專門的實驗室，維護費用太昂貴；

B、可以應用的原材料種類較少，盡管可選用若干原材料，但目前常用的還是紙，其他還在研發中；

C、打印出來的模型必須立即進行防潮處理，紙制零件很容易吸濕變形，所以成型后必須用樹脂、防潮漆涂覆。

D、此種技術很難構建形狀精細、多曲面的零件，僅限于結構簡單的零件。

E、制作時，加工室溫度過高，容易引發火災，需要專門的人看守。

LOM技術的應用

快速原型制造技術僅有十幾年的發展歷史,早期的研究主要集中于開發快速原型的構造方法及其商品化設備上,隨著快速原型制造設備的日趨完善和市場的強烈需求,近期研究的熱點便轉向開發快速原型的應用領域和完善制作工藝、提高原型制作質量. 受到高度重視的疊層實體制造技術的應用領域也正在不斷擴展,概括起來主要有以下幾個方面[8]:

產品概念設計可視化和造型設計評估

產品開發與創新是把握企業生存命脈的重要經營環節,過去所延用的產品開發模式是指產品開發→生產→市場開拓三者逐一開展,主要問題是將設計缺陷直接帶入生產,并最終影響到產品的市場推廣及銷售,疊層實體制造技術可以解決這一問題. 也就是將產品概念設計轉化為實體,為設計開發提供了充分的感性參考. 大體說來,可以發揮以下作用: ①為產品外形的調整和檢驗產品各項性能指標是否達到預想效果提供依據; ②檢驗產品結構的合理性,提高新產品開發的可靠性; ③用樣品面對市場,調整開發思路,保證產品適銷對路,使產品開發和市場開發同步進行,縮短新產品投放市場的時間.

產品裝配檢驗

當產品各部件之間有裝配關系時,就需要進行裝配檢驗,而圖紙上所反映的裝配關系不直接,很難把握. LOM技術可以將圖紙變?yōu)閷?shí)體,其裝配關系顯而易見。

熔模鑄造型芯

LOM實體在精密鑄造中用作可廢棄的模型，也就是說可以作為熔模鑄造的型芯。由于在燃燒時LOM實體不膨脹，也不會破壞殼體，所以在傳統的殼體鑄造中，可以采用此種技術。

砂型鑄造木模

傳統砂型鑄造中的木模主要是由木工手工制作的，其精度不高,而且對于形狀復雜的薄壁件根本無法實現，LOM技術則可以很輕松地制作任何復雜的實體形狀，而且完全可以達到高精度要求。

快速制模的母模

LOM技術可以為快速翻制模具提供母模原型。已開發出多種多樣的快速模具制造工藝方法.。按模具材料和生產成本可分為軟質模具(或簡易模具)和鋼質模具兩大類，其中軟質模具主要用于小批量零件或者用于產品的試生產。此類模具，一般先用LOM等技術制作零件原型，然后根據原型翻制成硅橡膠模、金屬樹脂模和石膏模等，然后再利用上述的軟質模具制作產品。

直接制模

用LOM技術直接制成的模具,堅如硬木,并可耐200℃的高溫，可用作低熔點合金的模具或試制用注塑模以及精密鑄造用的蠟芯成型模等。

LOM技術應用實例

基于LOM 技術的快速制模工藝[7]

利用LOM 技術制作快速原型件，其基本原理是由背面涂有熱熔性粘合劑，并經特殊處理的紙經激光切割、逐層疊加而成的，由于采用了熔化溫度較高的粘結劑和特殊的改性添加劑，強度類似硬木，可承受200℃左右的高溫，具有較好的力學強度和穩定性, 經過適當?shù)谋砻嫣幚�，如噴涂清漆、高分子材料或金屬后，可作為各類間接快速制模工藝的母模，或直接作為模具用于生產。利用LOM 技術制作的紙基砂型鑄造模具, 可以取代傳統的木模用于鑄造生產，具有成本低、制造速度快精度高等特點，對于形狀復雜的中小型鑄件，其優勢尤為突出。

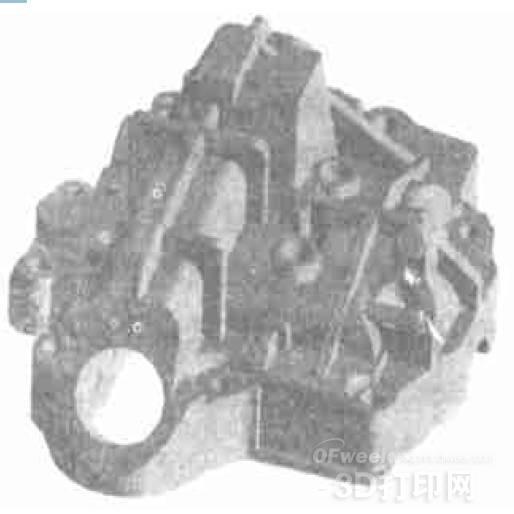

摩托車發動機缸蓋快速原型制作[9]

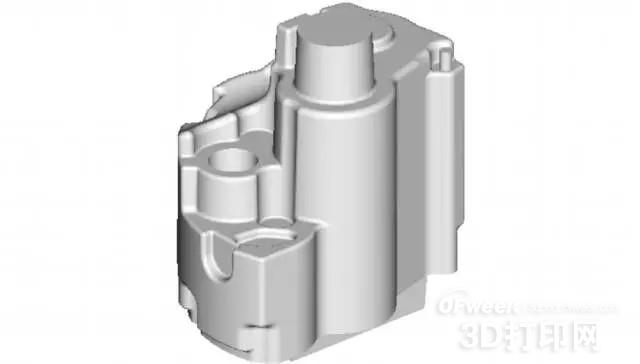

發動機缸蓋三維CAD造型摩托車發動機缸蓋的形狀十分復雜，傳統設計手段需要周期較長，根據設計結果采用傳統的手工方法制作模型難度極大，甚至無法實現。本實例采用UGII軟件進行該產品的三維設計，并直接驅動HRP-Ⅲ激光快速成型制造設備完成摩托車發動機缸蓋原型的快速制造，顯著縮短了該產品的設計與開發周期。

LOM工藝采用的原料價格便宜，因此制作成本極為低廉，其適用于大尺寸工件的成型，成型過程無需設置支撐結構，多余的材料也容易剔除，精度也比較理想。盡管如此，由于LOM技術成型材料的利用率不高，材料浪費嚴重，頗被詬病，又隨著新技術的發展LOM工藝將有可能被逐步淘汰。

參考文獻

[1] 于冬梅，LOM（分層實體制造）快速成型設備研究與設計[M], 河北科技大學，2011

[2] 李小明，李彥生，韓景蕓. 基于超聲波焊接技術的快速成型方法研究[J]．機床與液壓，2007, 35(3) : 4-6．

[3] 郭平英. 基于5mm以上分層板金屬功能零件LOM 技術[J]. 山西冶金，2008(5) : 28-30．

[4] 徐明君，單忠德，南光熙，等．超聲焊接在數字化分層實體制造中的應用研究[J]. 電加工與模具，2006( 4) : 32-34．

[5] 于殿泓，李滌塵，盧秉恒.一種新型制造加工手段—快速成塑制造技術[J].工具技術，2000,34（4）：8-10

[6] 3D打印陶瓷：誰來捧場？ 中國文化報 2014年02月15日

[7] 胡增榮, 周建忠, 高振宇, 等.快速模具制造技術在砂型鑄造模具上的應用[J].鑄造設備研究, 2005 ,(5):29-32.

[8] 黃詩君, 肖小亭, 張宏超.基于RP 的砂型鑄造模具快速制造技術研究[J].大眾科技, 2005 ,(1):20-22.

[9] 王廣春，王曉艷，趙國群. 快速原型的疊層實體制造技術[J],山東工業大學學報，2001,31（1）：59-64.
