一雙3D打印定制鞋墊將比普通鞋墊帶來更高的舒適度。設計3D打印鞋墊是一項系統的數字化工作，腳部的3D掃描、鞋墊外形的設計、腳部受力情況的分析、多孔結構的設計、3D打印前的準備工作等等，每個步驟都是3D打印鞋墊誕生前不可或缺的。即使對于有一定基礎的朋友來說，這也不是一項簡單的工作。

英國Gyrobot 公司是一家從事機械設計的企業，在其多年的3D打印鞋墊業務的基礎上Gyrobot推出了一款3D打印鞋墊在線設計工具Gensole。Gyrobot 公司對Gensole 的定位是一款簡單易用的3D打印鞋墊設計工具，它涵蓋了3D打印鞋墊設計軟件和打印解決方案, 用戶通過網絡瀏覽器就可以完成3D打印鞋墊的設計。本期，我們一起了解一下Gensole。

為3D打印做好準備

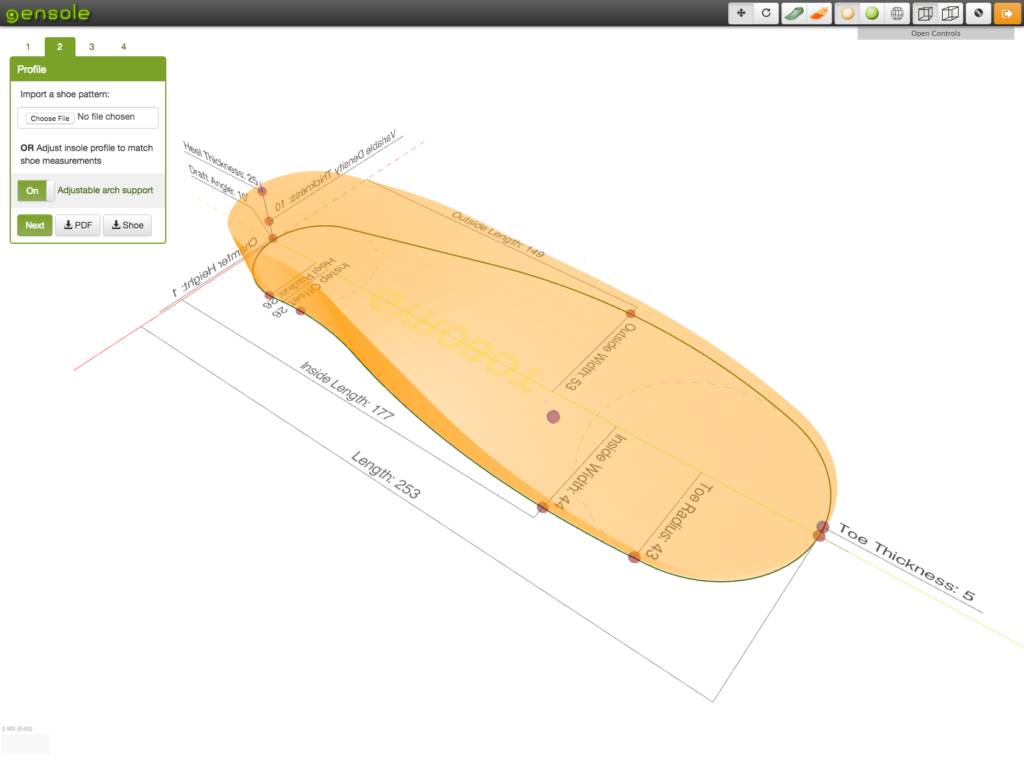

定義鞋墊的輪廓-參數可調

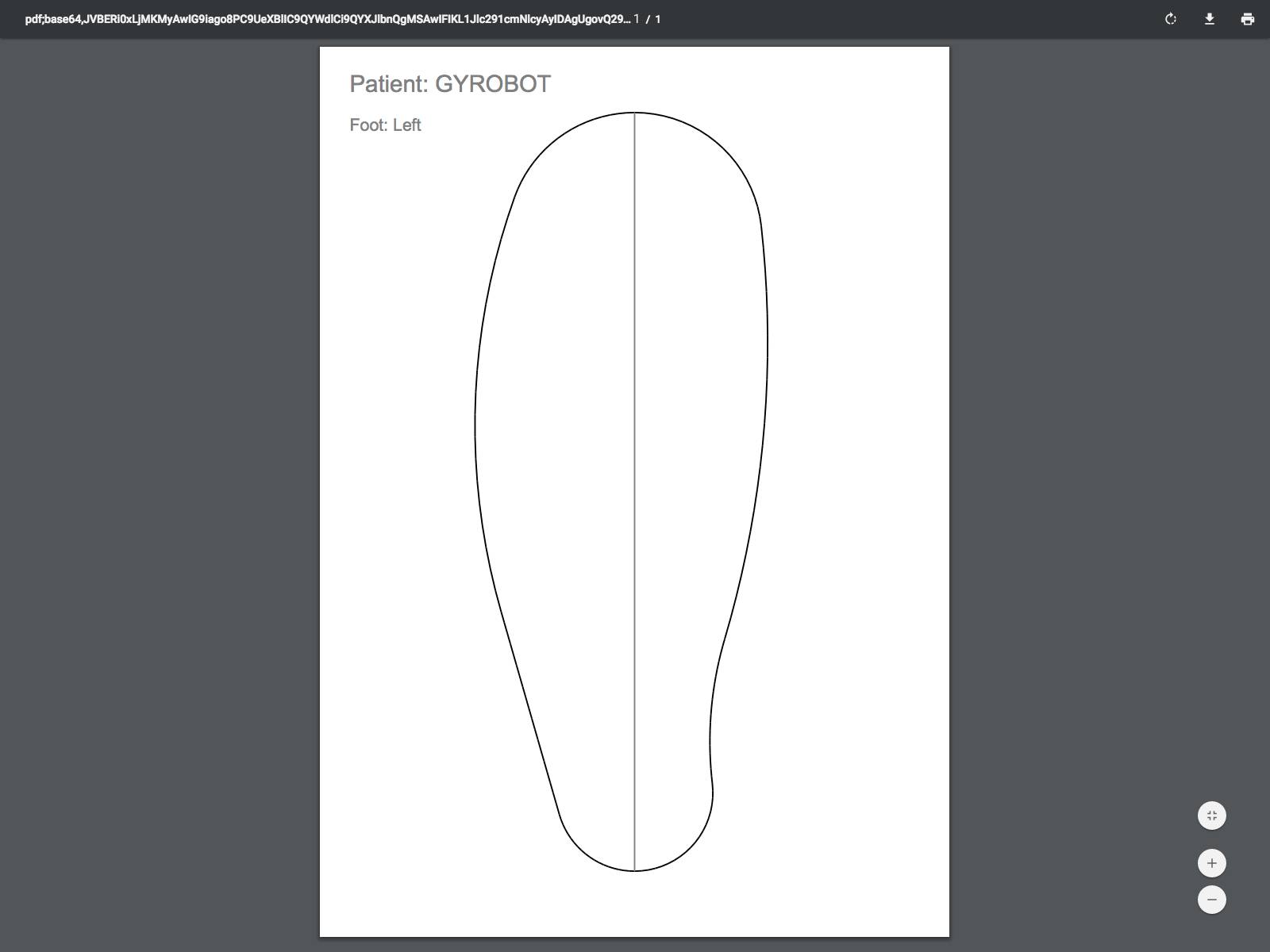

用于測試鞋墊與鞋子是否匹配的二維輪廓圖形。

由于不同鞋子制造商生產的鞋子的鞋號、寬度會略有不同，Gensole提供的鞋墊模板幾乎不可能與所有的鞋子完全匹配。但是Gensole 可以生成鞋墊的二維輪廓圖像，用戶可以在白紙上將這個二維鞋墊輪廓圖形打印出來，手工裁剪之后放入鞋子中看一下是否合適。如果不合適，可以在Gensole 中進行微調。當鞋墊輪廓與鞋子到完全匹配之后，再進入到鞋墊設計的下一步。

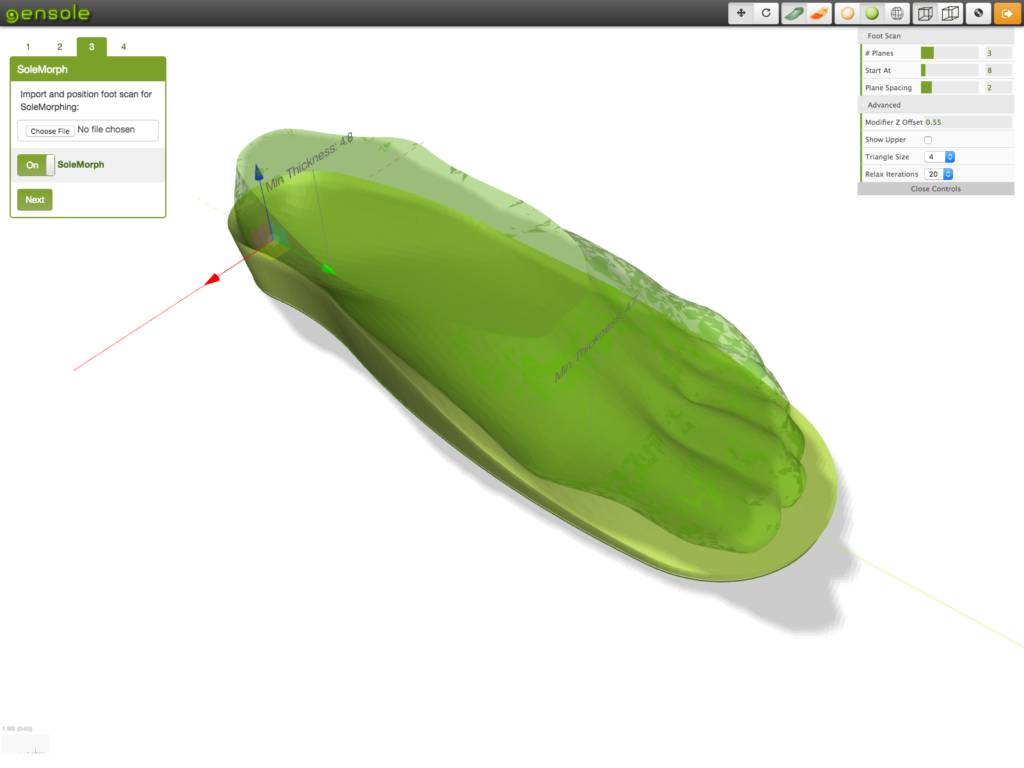

導入腳部掃描模型(如果沒有腳部的掃描數據，也可以在Gensole提供的鞋墊模板的基礎上進行參數調整)，并通過solemorph功能對鞋墊的上表面與腳部掃描數據進行自動匹配。

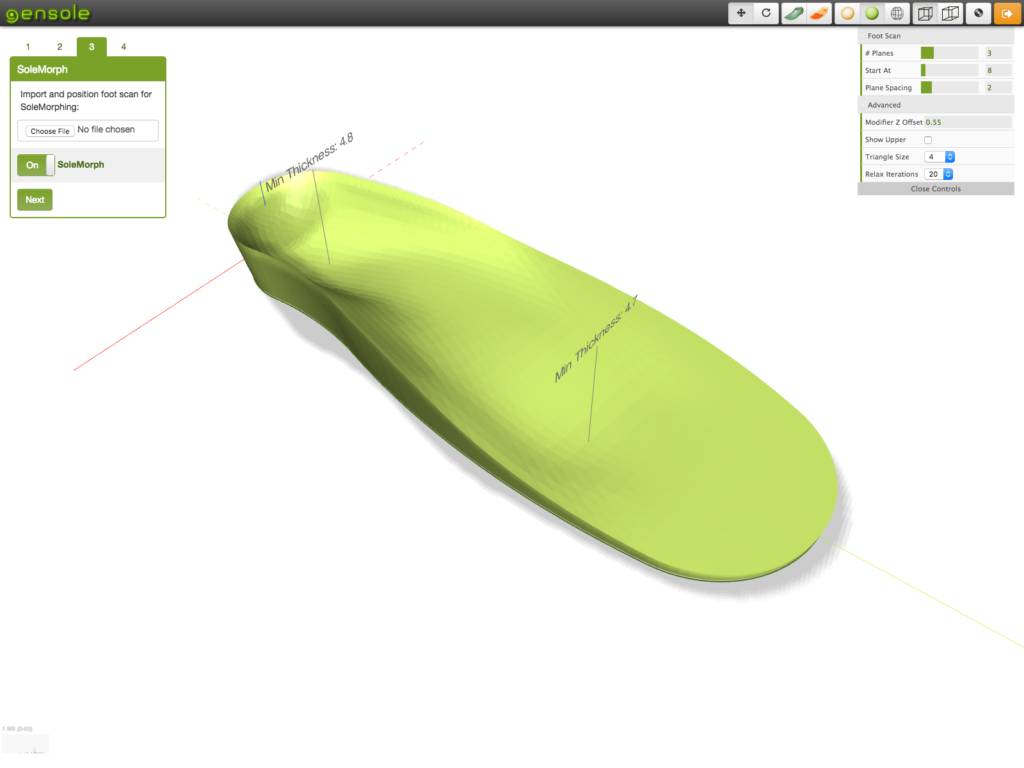

完成上一步之后，將腳部掃描的模型隱藏起來。

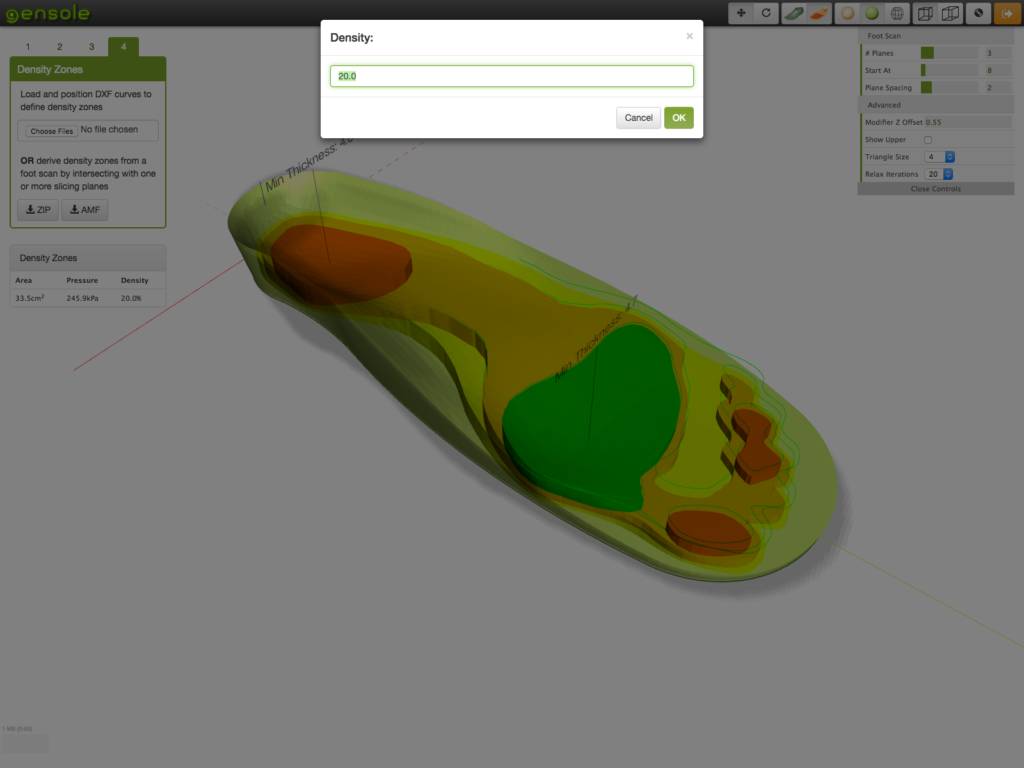

對腳底的壓力分布進行分析或?qū)�入預定義的 .dxf 曲線。根據腳底的壓力分布，設計出鞋墊上的網格結構，它們將幫助佩戴者緩解足底壓力并增加額外的力學支撐。

導出AMF 文件。通過 Slic3r 3D打印切片軟件可以對AMF 文件進行切片。

最后，用戶可以通過自己家中的或者周邊的FDM 3D打印機將鞋墊打印出來，打印材料可以使用TPE/TPU線材，例如Filaflex。
