近年來，增材制造技術在復雜液壓件制造領域的應用得到了發展。在過去幾年中，我們看到了空客公司在推動3D打印飛機擾流板液壓件研發項目中所起到的積極作用；了解到意大利賽車制造企業在賽車中使用增材制造的液壓系統；也看到了著名先進液壓件制造企業穆格在復雜液壓件設計創新與增材制造發面所做的全面探索，還看到另一家著名液壓傳動和控制系統制造商派克漢尼汾在其在總部附近開設了可以探索增材制造技術的“先進制造學習和開發中心”。

       可以說金屬3D打印在液壓件制造領域的發展，一方面受到了液壓件應用企業在輕量化與性能提升方面的需求的拉動。另一方面，也得益于液壓系統制造企業在產品創新方面進行的嘗試與努力。近日，3D科學谷看到，在意大利液壓制造商aidro hydraulics公司的推動下，3D打印液壓件制造技術正在進入到農業機械行業。

       根據3D科學谷的市場研究，增材制造技術對于國際上部分農業機械制造商來說并不陌生。例如，德國農業機械制造商Amazone 曾通過拓?fù)鋬?yōu)化技術和voxeljet 公司的3DP 3D打印技術制造的砂模、砂芯，從而制造出某款農業機械的大型輕量化機架鑄件。美國農業機械制造商約翰迪爾（JOHN DEERE）在原型制造，夾具制造以及備品備件制造中都應用了3D打印技術。

圖片來源：aidro hydraulics

     意大利液壓制造商aidro hydraulics公司生產的液壓閥體產品被應用在農業機械、航空航天、石油鉆進、汽車制造等工業領域。aidro hydraulics在2017年正式推出了金屬3D打印液壓閥體產品，農業機械行業也是該公司3D打印液壓產品的重點應用方向。

      在應用金屬3D打印技術進行液壓產品創新時，aidro hydraulics的增材制造團隊對于如何充分利用粉末床選擇性激光熔化金屬3D打印技術對農業機械中用到的液壓歧管進行優化做了新的思考。

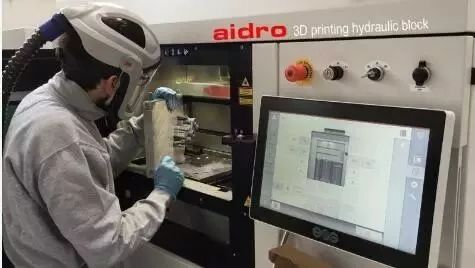

aidro hydraulics 為農業機械客戶制造的3D打印液壓閥塊，打印設備為EOS M 290

圖片來源：aidro hydraulics

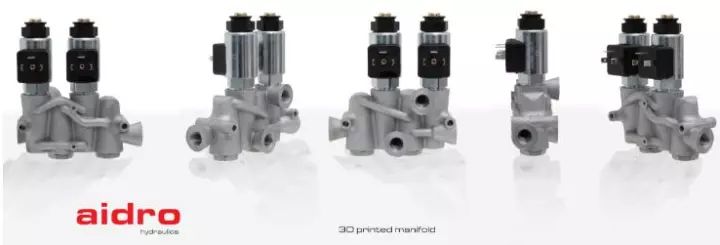

最終，他們?cè)O(shè)計出與上一代傳統農機液壓歧管具有完全相同功能的產品。該產品可以控制帶有兩個電磁閥和兩個先導式止回閥的雙作用氣缸。

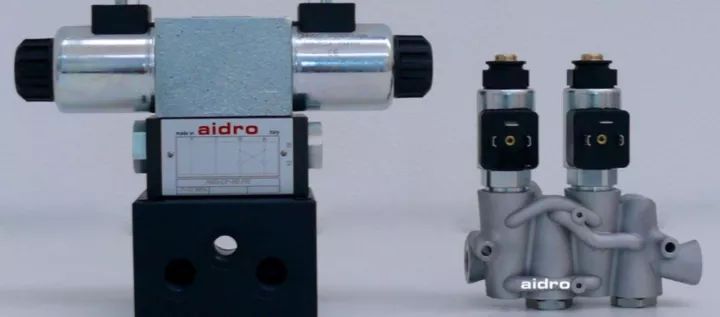

左圖為傳統液壓歧管，右圖為3D打印的液壓歧管，圖片來源：aidro hydraulics

aidro hydraulics公司表示，與傳統液壓歧管相比，3D打印液壓歧管的重量減輕了75％，尺寸減少了50%。

農機3D打印液壓歧管的測試結果如下：

在壓力測試中運行良好；

拉伸強度、延伸率、沖擊韌性和硬度等力學性能均優于傳統歧管；

材料的密度是99.7％；

     3D打印液壓歧管的內部通道的圓形彎曲形狀與傳統歧管中通過交叉鉆孔加工方式而形成的尖銳彎角相比，能夠減少湍流現象，這使得3D打印液壓歧管性能可與傳統歧管相媲美，甚至超越傳統產品。

這些3D打印的液壓歧管打印材料為鑄造鋁合金材料 AlSi10Mg，該材料具有良好的強度和熱性能，并且重量輕。這類合金材料通常用于薄壁和復雜幾何形狀零件的制造。

 Review

     公開資料顯示，我國液壓市場規模居全球第一，下游主要為工程機械和農機機械。從液壓元件的下游應用需求占比來看，工程機械液壓件占到液壓件總額近42.5%，農機約占21.28%。在2012年時，我國農機總產值就已達到3382.40億元，超越歐盟和美國，成為全球第一農機制造大國。

     農業機械本身形態多樣，結構復雜，工作條件惡劣。農機對液壓元件有許多特殊要求，如可靠性高。農機對液壓技術的需求主要包括節能技術、靜液壓驅動技術和無泄漏技術等。可應用液壓件的農業機械涵蓋大功率拖拉機及其作業機具、裝載機、清淤機、平地機等基本建設機械，大型植保機械、高產作物栽培和收獲機械、農業機器人、牧業機械等眾多產品類型。

     值得注意的是，由于我國農民購買力低，限制了液壓技術在農業機械上的應用。采用液壓技術的農機檔次提高了，價格也隨之提高。為滿足國內市場需求，主機廠不得不以降低配置、改變配置來?yè)Q取市場占有率。

      而隨著我國新型城鎮化的推進，未來我國農機補貼有望長期延續。這樣利好的大環境下，有利于推動農民對于更為先進的農業機械的需求，也有利于我國農機行業繼續對液壓行業起到拉動作用。同時，這對推動增材制造技術走進農機液壓件制造領域起到了積極作用。
