案例：基于增材制造技術重新設計液壓歧管(3)
時間：2019-01-23 17:37 來源：南極熊 作者：中國3D打印網 閱讀：次
什么是CFD分析?
計算流體力學 (CFD) 分析基于液體和氣體的相互作用為設計師提供系統流體的理論效率信息。
二次設計迭代
首次迭代在雷尼紹建造并由客戶作出評價; 客戶主要對新幾何形狀的液壓歧管的效果進行了評 估;原始歧管被設計為模塊與串聯安裝的多個裝置 一起使用。各液壓歧管有時需要從該序列中取出 來進行維修;因此原始歧管需要帶有螺紋的“模塊 取出”通道。首次迭代后，增材制造的幾何形狀可 以讓工程師在不借助任何工具的情況下手動取出歧 管，因而無需設置模塊取出通道。

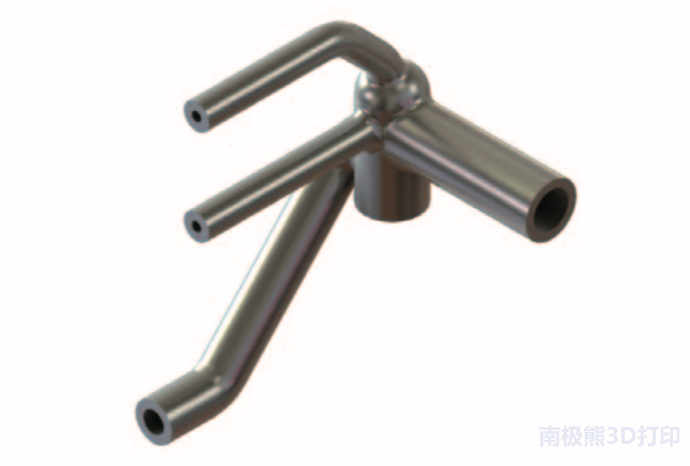

CFD分析后生成的流動通道截面;降低拐角突兀程度，以優化 流動性
歧管體積的大幅減小為使用更適合的316L不銹 鋼生產迭代2產品創造了條件。二次設計迭代后， 歧管凈重減少了37%，即使使用密度較大(不銹鋼 8g/cm3，鋁合金<3g/cm3)的材料也可實現這一 規格。

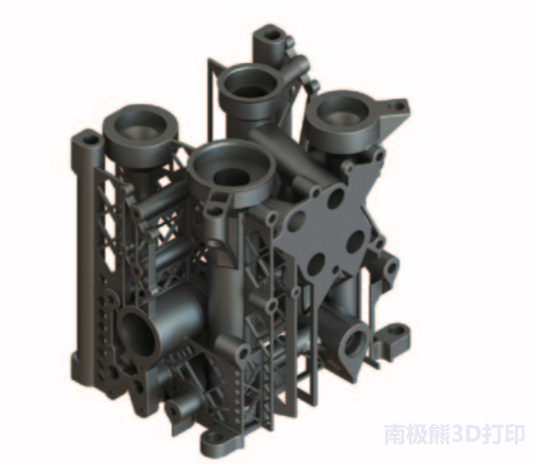

二次迭代幾何形狀。移除模塊取出通道，重新加工支撐結構， 增加其剛性和硬度

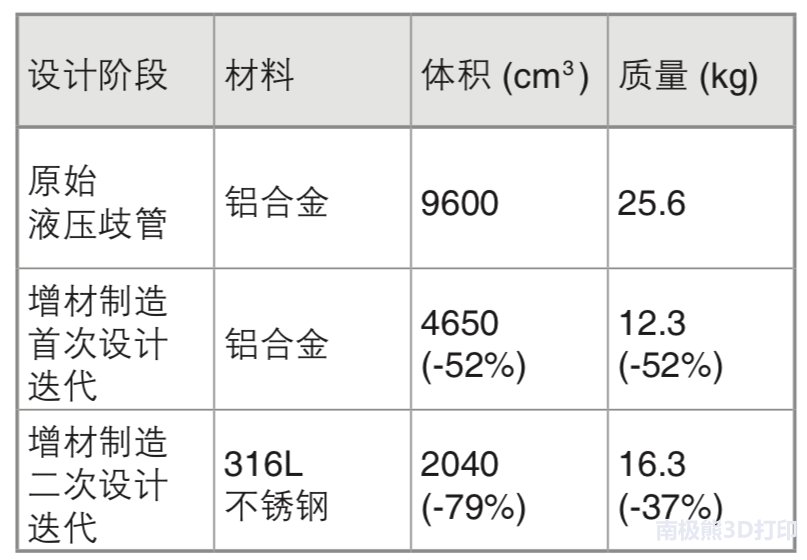

結果匯總
在雷尼紹，很清楚:要通過增材制造 (AM) 工藝獲得最佳組件，用戶需要了解針對增材制造的 設計比切削式加工和鑄造等傳統制造技術具有更 高的自由度。因此，即使在用戶購買增材制造系統 后，仍會提供針對工藝支持的培訓和設計。對于正在考慮將增材制造技術集成到生產過程的公司，全球解決方案中心為客戶開啟了合作之門。
