創客空間：語文課《趙州橋》3D設計教程
創客”成為2015年十大流行語之一，表明科技創新在當下深受重視。處在科技前沿的3D打印設計技術，也逐漸進入中小學課堂，中小學三維創意設計課程開展得如火如荼。學生們通過簡易操作的3DOne三維設計軟件，將創意展現出來；老師們通過3DOne軟件設計小課件，讓課堂更加生動有趣。這次，我們將3D設計一個語文小課件——趙州橋。河北趙縣的趙州橋始建于隋朝，距今已有1400多年歷史，是中國第一座石拱橋，也是全國重點文物保護單位。下面我們來看看具體的設計步驟：

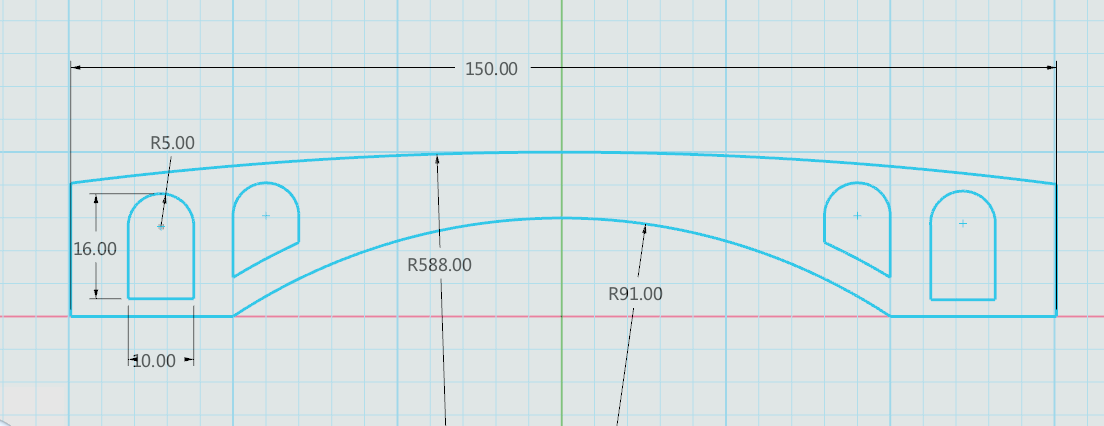

1. 選擇點擊“草圖繪制”
，進入草圖，繪制如下草圖，完成后，點擊上面的“
”退出草圖。

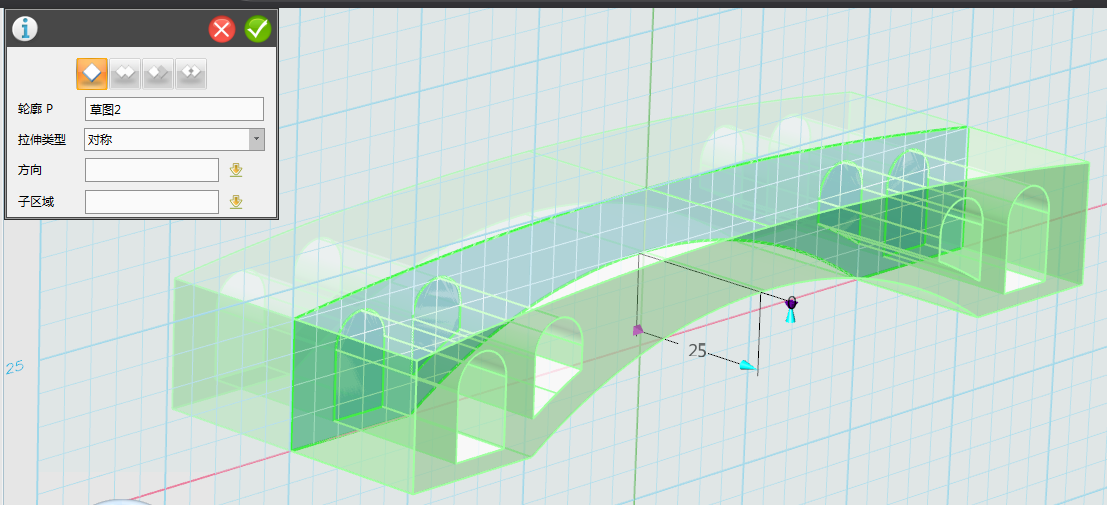

2.選擇點擊“特征造型”
中“拉伸”
，將步驟1中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“25”，勾選確認，如圖所示：

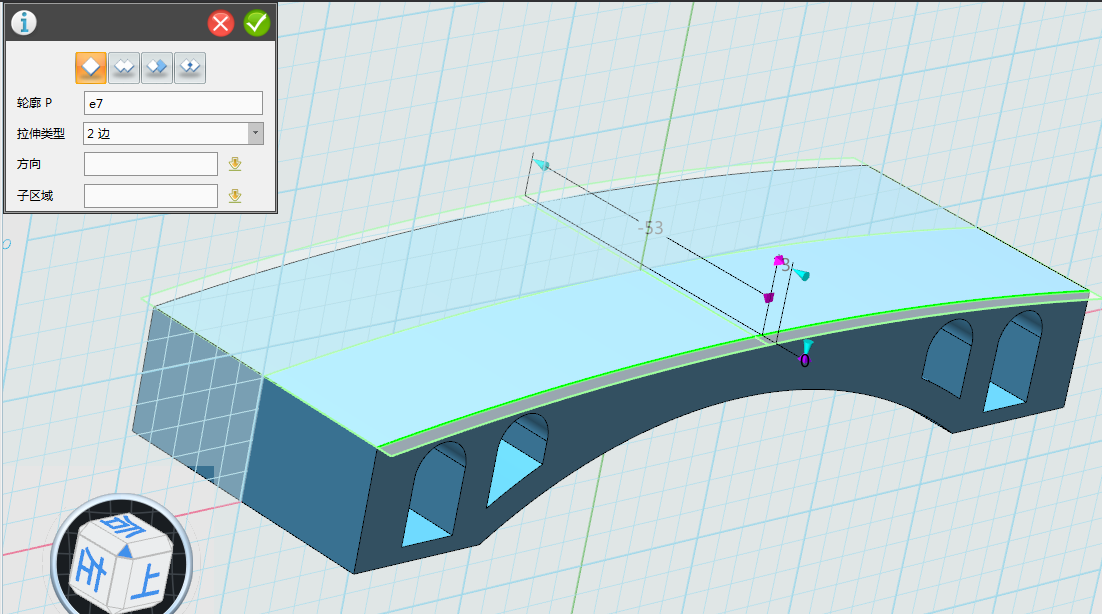

3. 選擇點擊“特征造型”中“拉伸”，選擇橋面上的圓弧邊線進行拉伸，拉伸類型選擇“2邊”長度分別輸入“3”和“-53”，勾選確認，如圖所示：

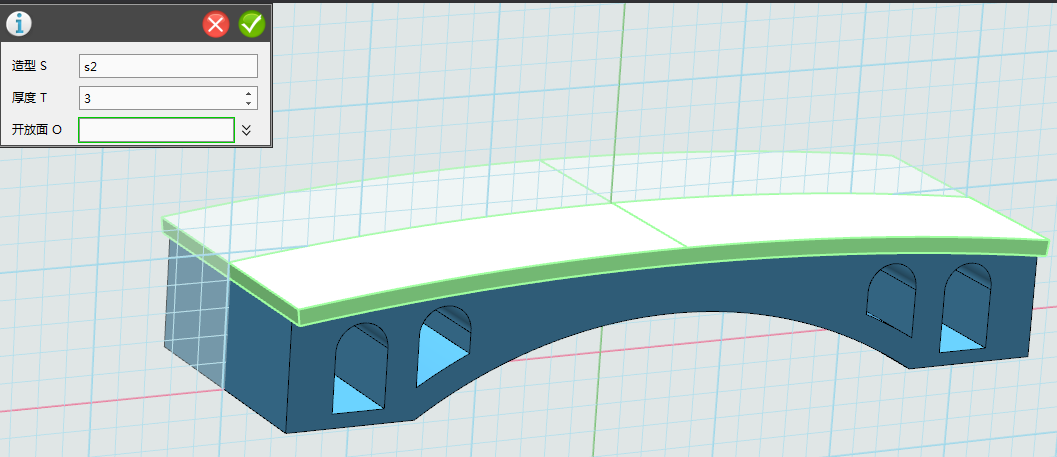

4.選擇點擊“特殊功能”
，中的“抽殼”
，選擇步驟3中的拉伸面，厚度輸入“3”，勾選確認，如圖所示：

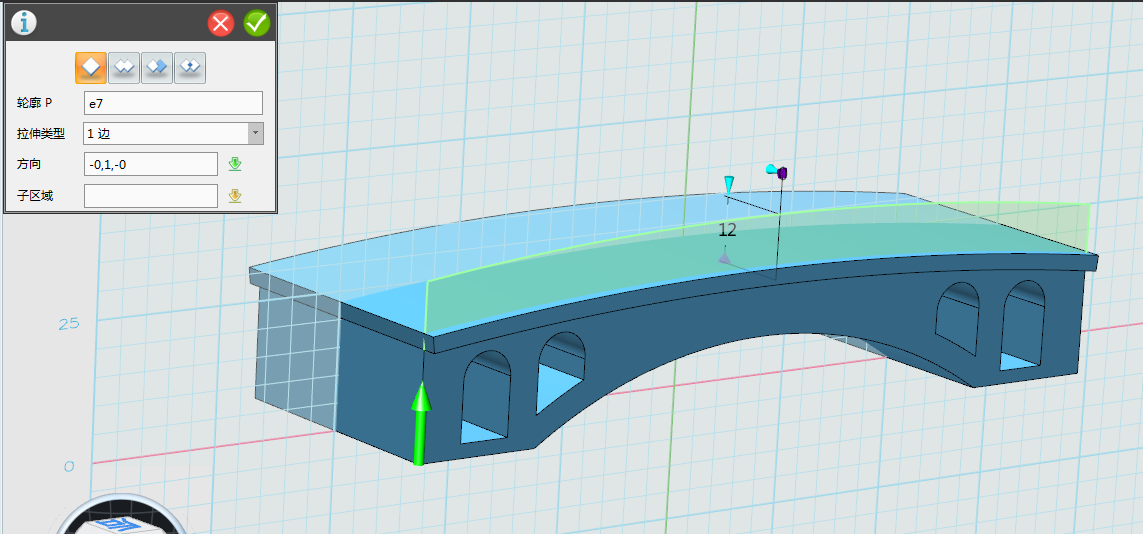

5.選擇點擊“特征造型”中“拉伸”，選擇橋面上的圓弧邊線進行拉伸，拉伸類型選擇“1邊”長度輸入“12”，方向選擇橋身邊線，圖上箭頭所示，勾選確認，如圖所示：

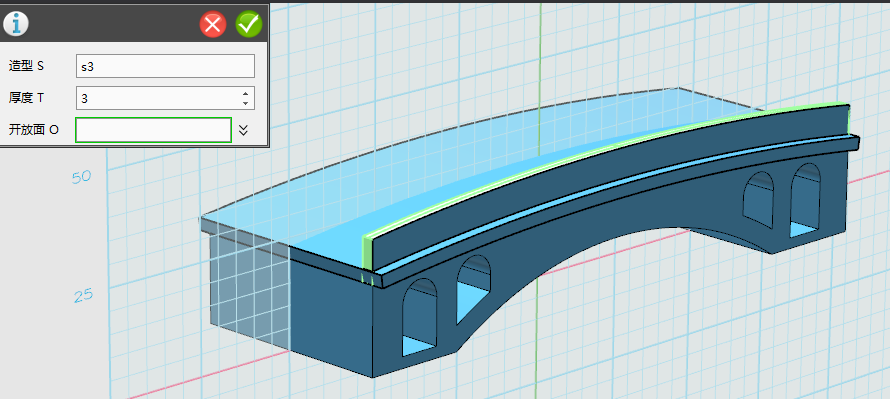

6. 選擇點擊“特殊功能”，中的“抽殼”，選擇步驟5中的拉伸面，厚度輸入“3”，勾選確認，如圖所示：

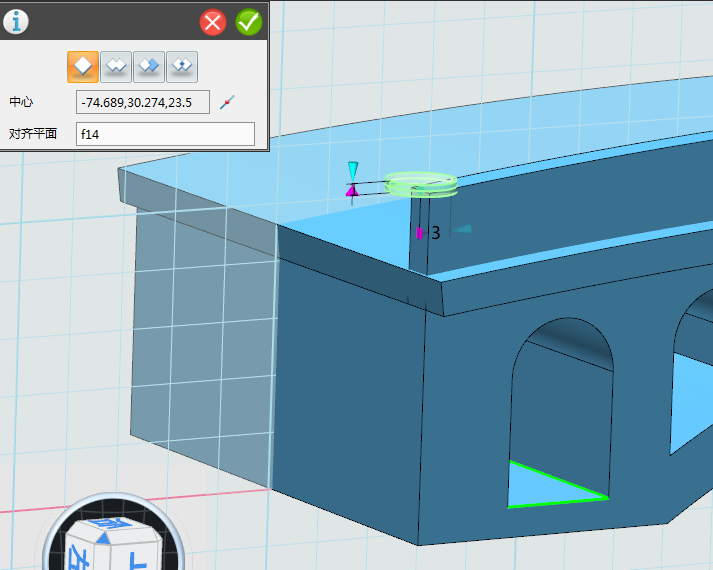

7.選擇點擊“基本實體”
中的“圓柱”
，中心位置的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“中間”，再選擇護欄上的邊線，如圖所示圈內的線，然后選擇“對齊平面”，選擇一水平面，如圖“箭頭”
所示，并輸入圓柱的半徑“3”和高度“1”，勾選確認。
【趙州橋模型下載】http://www.i3done.com/model/56399.html#ad-image-0。
(責任編輯：admin)
