4　細觀尺度蜂窩結構設計

在細觀尺度，文章歸納了三種蜂窩結構的設計策略，即混雜策略、彎曲策略和增強策略，并定量分析了這些設計策略對蜂窩機械性能的影響。

I （1）混雜策略：

混雜設計是將現有的不同形式的單胞布局連接起來，形成新的結構布局。新的混雜蜂窩在保留了原有蜂窩特性的基礎上，還可以實現更好的甚至是經典構型無法實現的新功能。

混雜策略是一種高效可靠的細觀設計方法，理論上，任何兩個或多個基本構型都可以連接在一起，形成具有多種連接類型的新型混雜單元。因此，只要充分發揮研究人員的想象力，研制出新型混合蜂窩的可能性是巨大的。

圖9 不同的混雜蜂窩結構

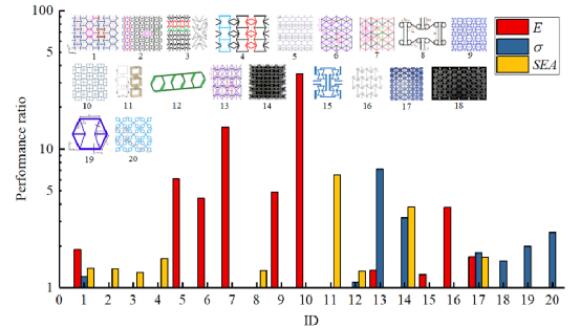

圖10. 混雜蜂窩與相應的常規經典蜂窩的力學性能對比，包括彈性模量 E、壓縮強度σ和比能量吸收 SEA

I （2）彎曲策略：

自然界中有許多許多曲面結構，例如貝殼、啄木鳥的喙、龜殼和甲蟲的前翅，這些曲面結構在經過億萬年的進化后在自然生物中發展起來，具有很高的剛度/強度和能量吸收效率。近年來，借助曲面結構和仿生方法，研究人員已經提出了一些具有曲面結構特征的輕質蜂窩。

圖11 自然界中的曲面結構

常見的曲面蜂窩結構有圓形、正弦曲線構型、U型、V型等，如圖12所示。圖13對比了曲面蜂窩與相應的規則蜂窩之間的機械性能對比。比率主要集中在1和4之間。曲面設計可改善部分構型的彈性模量、壓縮強度和比吸能特性。研究表明，彎曲策略是一種有效的擴大蜂窩材料力學性能范圍的設計方法。

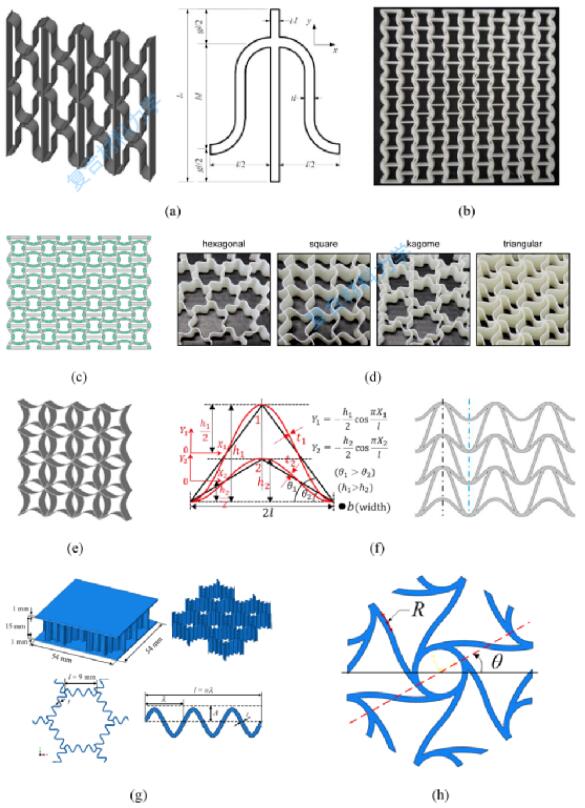

圖12 曲面蜂窩結構

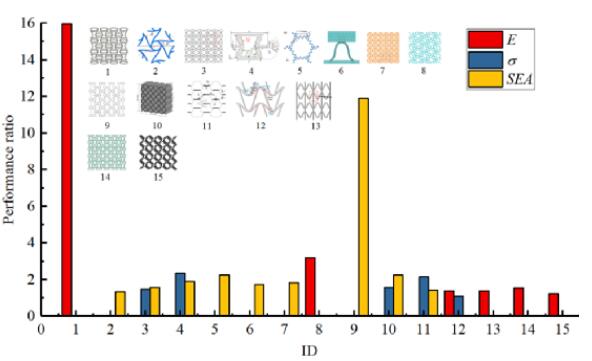

圖 13 曲面蜂窩與相應規則蜂窩的力學性能對比，包括彈性模量 E、壓縮強度σ和比能量吸收 SEA

I （3）增強策略：

增強策略是通過人為增加一些加強支柱或局部增強來提高蜂窩結構的力學性能。例如調整單胞的厚度、改變接頭的拓?fù)浣Y(jié)構或增加額外的曲面筋條等，如圖14所示。

圖 15 顯示了帶有加強支柱的蜂窩與常規經典蜂窩之間的力學性能差異。性能比率主要集中在1到8之間。由于加強支柱設計，部分構型的彈性模量、壓縮強度和比能量吸均有所提升。

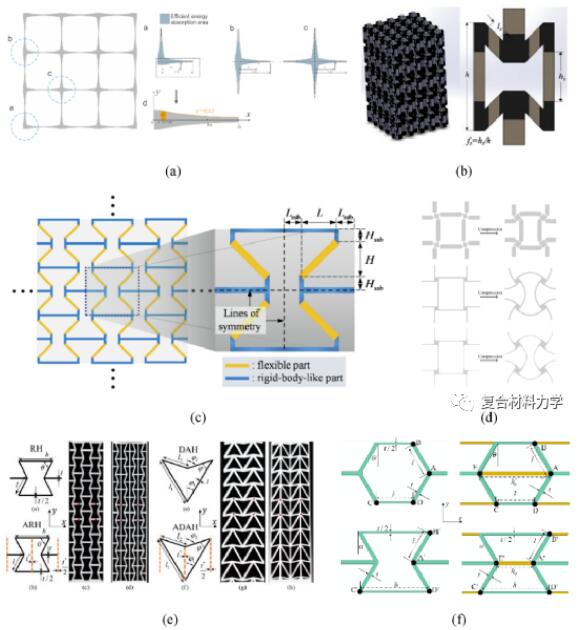

圖 14. 增強支柱蜂窩：（a）具有漸變壁厚的四邊形蜂窩；(b) 雙材料凹面蜂窩 ；(c) 改進連接鉸鏈的凹面蜂窩；(d) 改進連接鉸鏈?zhǔn)中苑涓C；(e) 具有垂直加強筋的凹六邊形和雙 V 形蜂窩；(f) 具有水平加強筋的六邊形和凹六邊形蜂窩

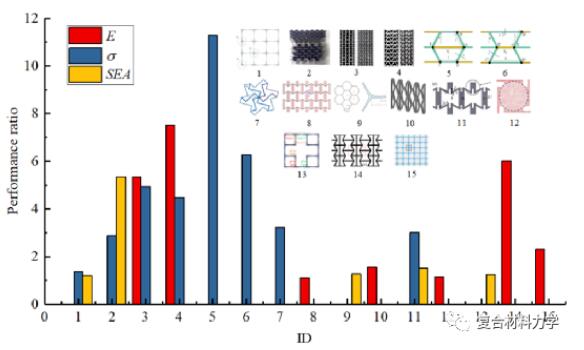

圖15 帶有加強支柱的蜂窩與相應的常規蜂窩力學性能對比，包括彈性模量 E、抗壓強度σ和比能量吸收 SEA

 5　小結

文章綜述了提高機械性能的先進蜂窩設計的最新研究進展，討論了當前先進蜂窩的機遇和挑戰。蜂窩材料已成為各種潛在工程、生物醫學和納米制造應用的熱點。然而，復雜蜂窩的制造技術仍然具有挑戰性，先進設計在改善蜂窩特性方面的應用仍然有限。許多潛在的應用仍處于概念設計階段，需要更多的實驗測試。隨著相關研究的進一步深入，蜂窩材料將在建筑、汽車、軌道交通、船舶、航空、航天、衛星、醫療等領域大放異彩，開啟更輕、更強、多功能的材料新時代。

原始文獻：Chang Qi, Feng Jiang, Shu Yang,Advanced honeycomb designs for improving mechanical properties: A review,Composites Part B: Engineering,Volume 227,2021,109393,ISSN 1359-8368, https://doi.org/10.1016/j.compositesb.2021.109393.
