用于3D打印和電活性組織支持的可注射導電顆粒水凝膠
時間：2020-03-31 09:43 來源：南極熊 作者：中國3D打印網 閱讀：次
導電水凝膠對模擬生物組織的電生理環境和治療應用具有吸引力。可注射和導電的水凝膠特別適用于3D打印或直接注射到組織中。然而，目前為水凝膠增加電導率的方法不足，導致不良的膠凝，脆性或不足的電導率。通過在制造過程中混合導電和非導電微凝膠，可以輕松地改變顆粒狀水凝膠的電導率，并且可以將其應用于晶格的3D打印并彌補肌肉缺陷。這種導電顆粒水凝膠的多功能性將允許在需要導電材料的眾多應用中使用。
近期，賓夕法尼亞大學生物工程系J. A. Burdick教授團隊在Advanced Science雜志上發表了題為Injectable and Conductive Granular Hydrogels for 3D Printing and Electroactive Tissue Support的文章，開發了一種利用微凝膠的堵塞來形成可注射的顆粒狀水凝膠，由于在這種獨特設計中在高表面積的堵塞界面處存在金屬納米粒子，因此與類似處理的非粒子（即本體）水凝膠或不含金屬納米粒子或不包含封裝納米粒子的粒狀水凝膠相比，粒狀水凝膠具有更高的電導率。
將透明質酸（HA）加工成水凝膠微粒（即微凝膠）并將它們組裝成包括金屬-酚配位的固體顆粒，在可注射和導電水凝膠的開發中引入一個新概念。通過加入沒食子酚部分引入原位金屬還原，這是普遍存在于多種植物，水果，蔬菜和堅果中的多酚。當與沒食子醇的這種氧化結合時，金屬離子（例如，M +）被還原以產生金屬納米顆粒（例如，M0）。此外，膽甾醇可充當螯合劑以與金屬納米顆粒形成配位網絡。與嵌入技術相比，由導電材料的前體就地合成導電材料是一種有吸引力的方法，可以提高電導率和機械性能。此外，粒狀水凝膠的固有可注射性，允許制造3D打印的電活性圖案（例如，可穿戴和靈活的電子設備）以及生物組織（例如，心肌，骨骼肌）的電生理支持。
制備HA微凝膠，然后進行原位金屬還原以提供導電性。通過產生MeHA或MeHA-Ga的油包水小滴，用紫外線進行光交聯并從油洗去，在微流體通道中制備直徑約90 μm的微凝膠。微凝膠中的沒食子醇部分促進原位銀還原，從而引入銀納米顆粒（AgNPs），略微增加了微凝膠的大小，并且通過改變425 nm處的微凝膠的顏色和吸光度而可視化，證明了量子等離子體激元共振AgNPs。
將微凝膠塞入固體材料（即顆粒狀水凝膠）中，分析了水凝膠的流變性。銀還原過程將顆粒狀水凝膠的儲能模量G'有所提高。顆粒狀水凝膠具有剪切稀化和自修復性。此外，具有AgNPs的顆粒狀水凝膠具有較高的應變和較低的粘度。
由于原位合成的AgNPs的表面積較大，因此可以提高顆粒狀水凝膠的電導率，從而實現連續的電流流動。在不存在AgNPs的微凝膠中觀察到有限的電導率，并且AgNPs的添加改善了所有其他基團的電導率，其幅度取決于水凝膠的結構以及結合AgNP的技術。另外，微凝膠的形態和大小也可能影響粒狀水凝膠的電導率。與物理上預先嵌入的AgNPs相比，原位合成的AgNPs還具有通過自發的金屬-酚醛網絡通過膽甾醇部分對AgNPs進行化學穩定的作用。總而言之，微凝膠組件提高了電導率，并且原位金屬還原與膽甾醇氧化結合可實現化學穩定的連續電流，從而實現高電導率。
對于生物醫學應用，導電顆粒水凝膠的可注射性對于導電圖案的3D打印以及生物組織的直接電生理橋接是有利的。基于擠出3D打印，在HA膜上印刷了兩層晶格。并將打印的晶格輕松轉移到豬心肌組織上，證明了其導電圖案和對可植入/可穿戴設備的潛在應用。
導電微凝膠通過橋接兩個分離的肌肉組織來恢復導電。這是一種設計可注射的軟導電材料的新技術，并且是在眾多生物醫學應用中提高電導率的有前途的方法。
近期，賓夕法尼亞大學生物工程系J. A. Burdick教授團隊在Advanced Science雜志上發表了題為Injectable and Conductive Granular Hydrogels for 3D Printing and Electroactive Tissue Support的文章，開發了一種利用微凝膠的堵塞來形成可注射的顆粒狀水凝膠，由于在這種獨特設計中在高表面積的堵塞界面處存在金屬納米粒子，因此與類似處理的非粒子（即本體）水凝膠或不含金屬納米粒子或不包含封裝納米粒子的粒狀水凝膠相比，粒狀水凝膠具有更高的電導率。

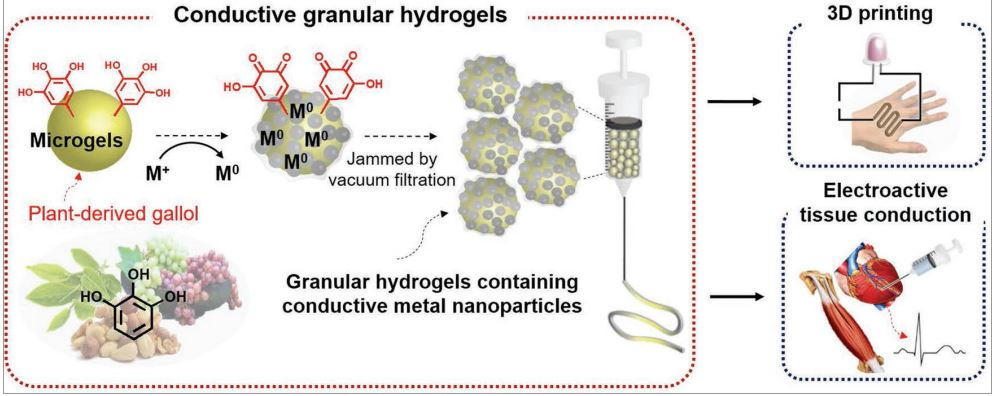

圖1 受植物來源的沒食子啟發并用于生物醫學應用的導電顆粒水凝膠的整體示意圖
將透明質酸（HA）加工成水凝膠微粒（即微凝膠）并將它們組裝成包括金屬-酚配位的固體顆粒，在可注射和導電水凝膠的開發中引入一個新概念。通過加入沒食子酚部分引入原位金屬還原，這是普遍存在于多種植物，水果，蔬菜和堅果中的多酚。當與沒食子醇的這種氧化結合時，金屬離子（例如，M +）被還原以產生金屬納米顆粒（例如，M0）。此外，膽甾醇可充當螯合劑以與金屬納米顆粒形成配位網絡。與嵌入技術相比，由導電材料的前體就地合成導電材料是一種有吸引力的方法，可以提高電導率和機械性能。此外，粒狀水凝膠的固有可注射性，允許制造3D打印的電活性圖案（例如，可穿戴和靈活的電子設備）以及生物組織（例如，心肌，骨骼肌）的電生理支持。

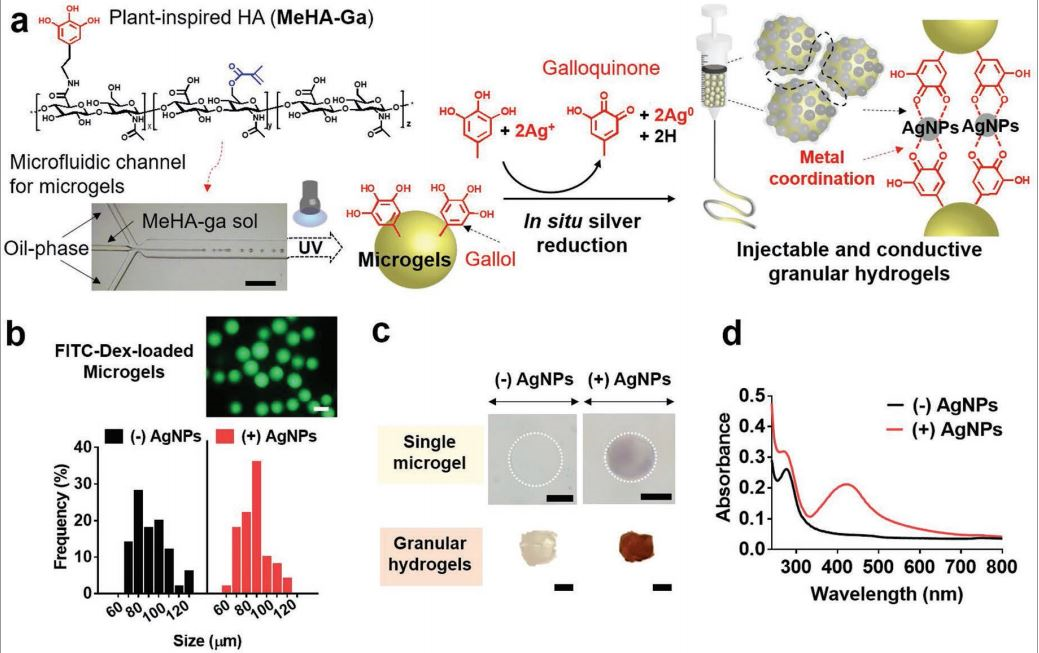

圖2 導電顆粒水凝膠的制備及其表征
制備HA微凝膠，然后進行原位金屬還原以提供導電性。通過產生MeHA或MeHA-Ga的油包水小滴，用紫外線進行光交聯并從油洗去，在微流體通道中制備直徑約90 μm的微凝膠。微凝膠中的沒食子醇部分促進原位銀還原，從而引入銀納米顆粒（AgNPs），略微增加了微凝膠的大小，并且通過改變425 nm處的微凝膠的顏色和吸光度而可視化，證明了量子等離子體激元共振AgNPs。

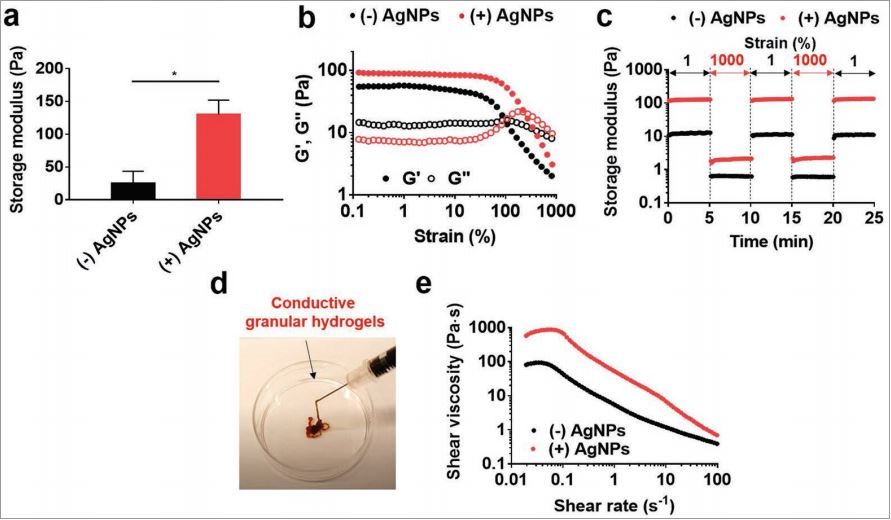

圖3 不使用或使用AgNPs的粒狀水凝膠的流變性
將微凝膠塞入固體材料（即顆粒狀水凝膠）中，分析了水凝膠的流變性。銀還原過程將顆粒狀水凝膠的儲能模量G'有所提高。顆粒狀水凝膠具有剪切稀化和自修復性。此外，具有AgNPs的顆粒狀水凝膠具有較高的應變和較低的粘度。

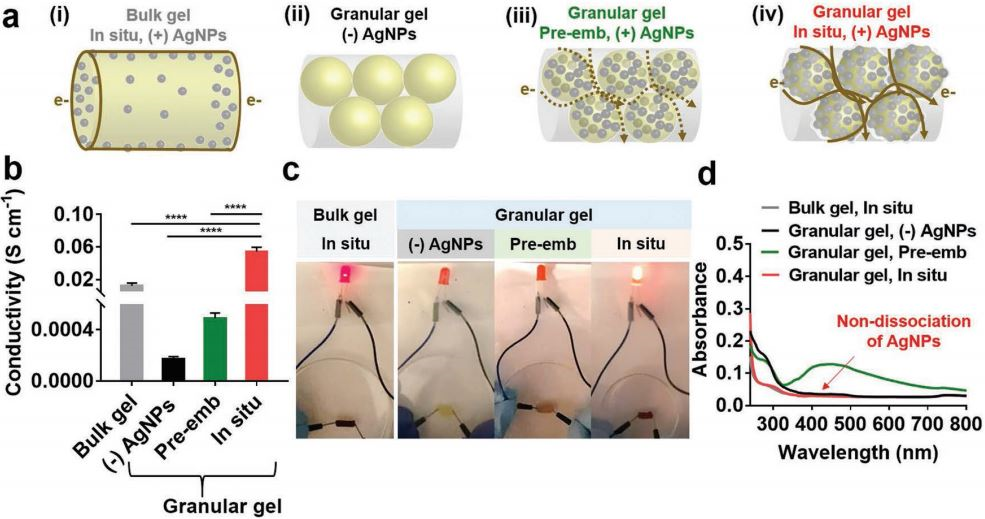

圖4 顆粒水凝膠的電導率
由于原位合成的AgNPs的表面積較大，因此可以提高顆粒狀水凝膠的電導率，從而實現連續的電流流動。在不存在AgNPs的微凝膠中觀察到有限的電導率，并且AgNPs的添加改善了所有其他基團的電導率，其幅度取決于水凝膠的結構以及結合AgNP的技術。另外，微凝膠的形態和大小也可能影響粒狀水凝膠的電導率。與物理上預先嵌入的AgNPs相比，原位合成的AgNPs還具有通過自發的金屬-酚醛網絡通過膽甾醇部分對AgNPs進行化學穩定的作用。總而言之，微凝膠組件提高了電導率，并且原位金屬還原與膽甾醇氧化結合可實現化學穩定的連續電流，從而實現高電導率。

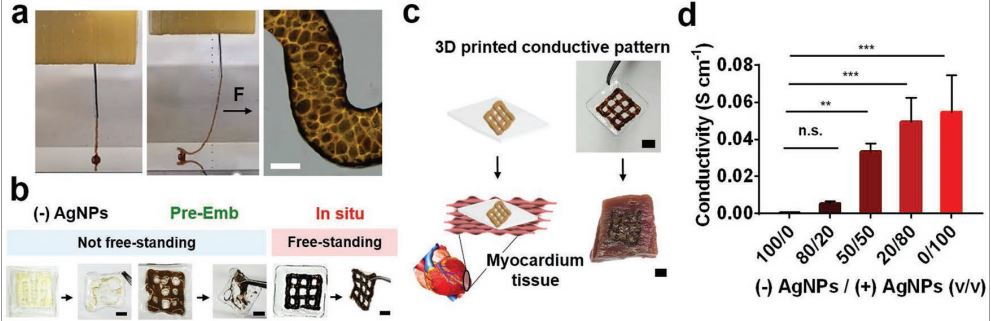

圖5 導電水凝膠的3D打印
對于生物醫學應用，導電顆粒水凝膠的可注射性對于導電圖案的3D打印以及生物組織的直接電生理橋接是有利的。基于擠出3D打印，在HA膜上印刷了兩層晶格。并將打印的晶格輕松轉移到豬心肌組織上，證明了其導電圖案和對可植入/可穿戴設備的潛在應用。
圖6 導電組織與粒狀水凝膠的橋接
導電微凝膠通過橋接兩個分離的肌肉組織來恢復導電。這是一種設計可注射的軟導電材料的新技術，并且是在眾多生物醫學應用中提高電導率的有前途的方法。
