考慮定向能量沉積工藝特點的減材加工余量優化(2)
時間：2022-10-13 11:08 來源：未知 作者：admin 閱讀：次
1.3 初步驗證
為驗證所提中面動態配準方法用于加工余量優化分配的可行性，本節引入兩組簡單案例，分別為長方體和曲面葉片模型。為避免重復性結論，該組案例僅討論由臺階效應波谷提取的在機檢測結果，具體流程如1.1節所述。為避免測量失真，采用弦高度差法分布曲面測點。圖6所示分別為兩案例理論模型與DED毛坯。

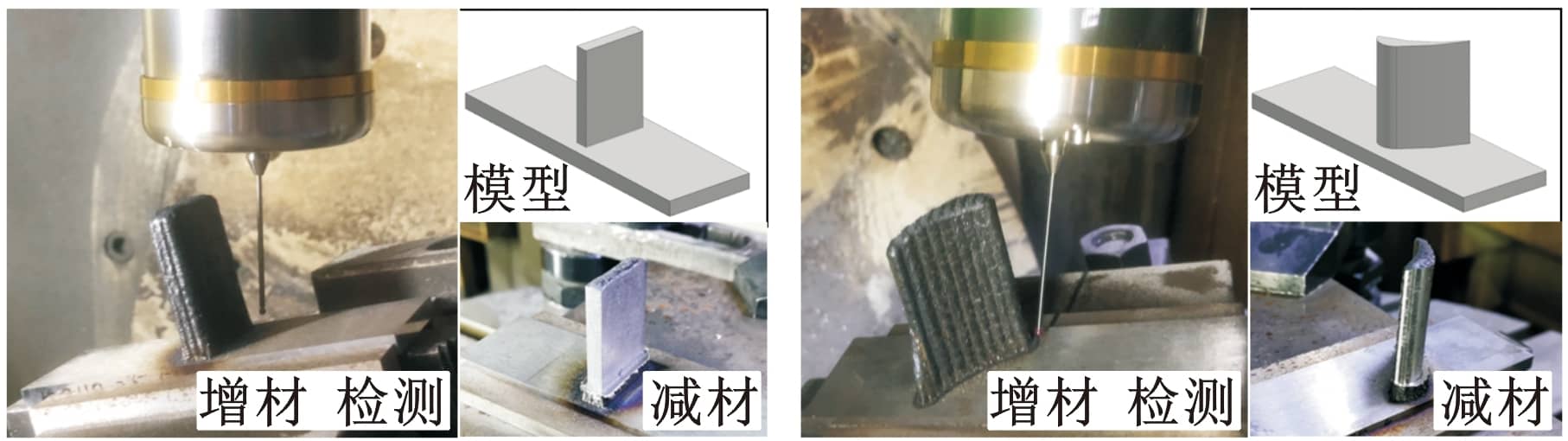

(a)平面案例模型及實驗 (b)曲面案例模型及實驗
圖6 案例模型及實驗
中面動態配準方法實施步驟如下：①分別從測量點云及理論模型中提取相應中面點云F、S；②在MATLAB©2019環境中實現中面動態配準方法，獲取最優變換矩陣R、T；③基于所求R、T分析和統計余量優化結果。

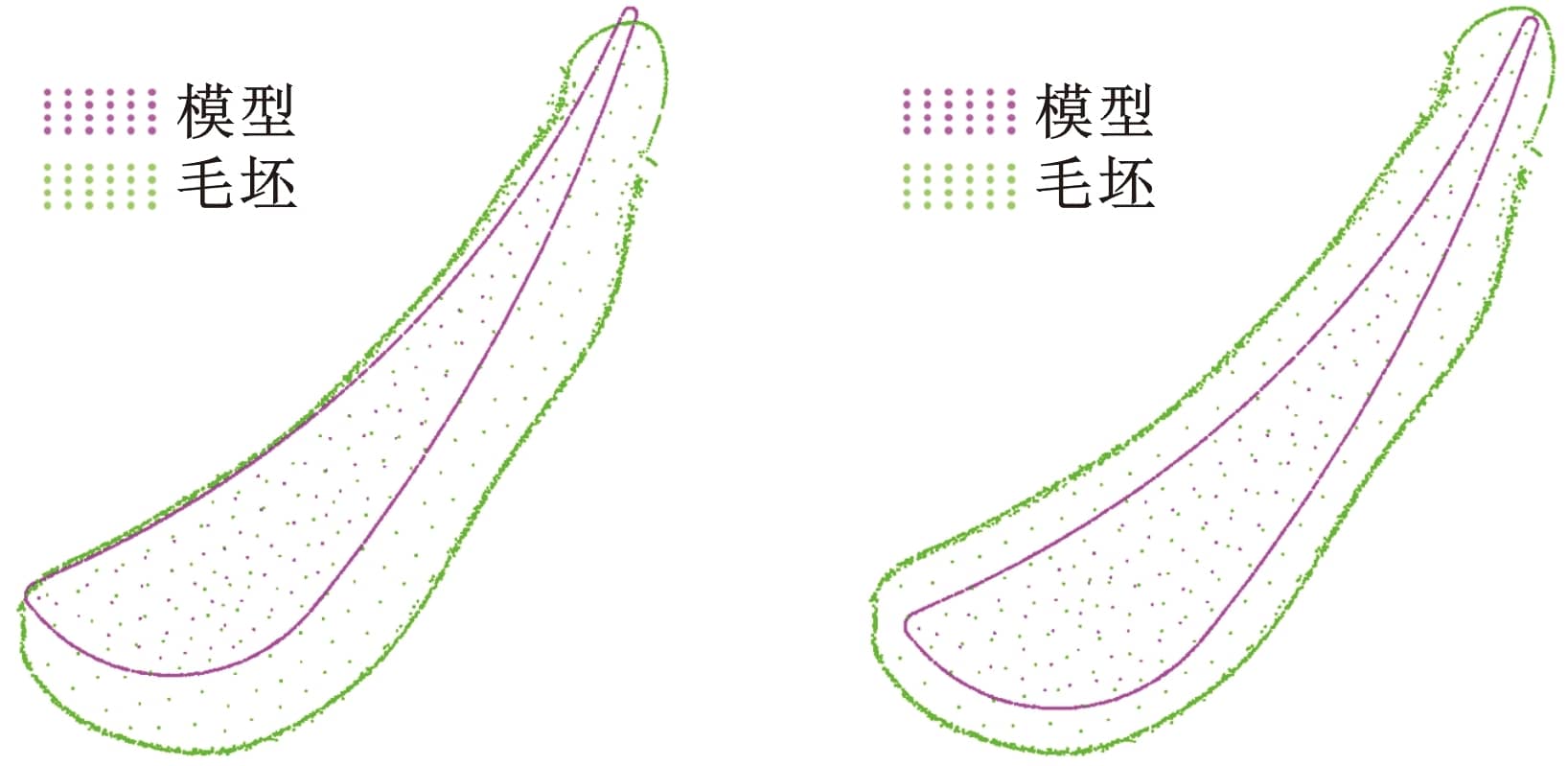

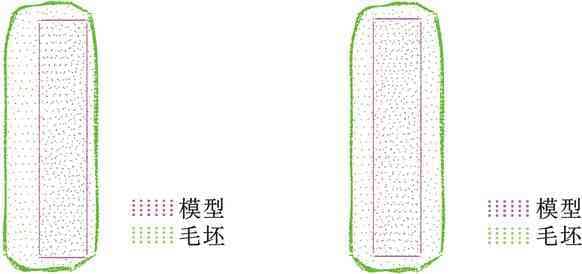

圖7和圖8分別給出了兩案例配準前后相對位置關系。圖7a顯示DED制造長方體模型余量不均勻，配準后模型位于毛坯中央位置，如圖7b所示。對于單個曲面葉片模型，圖8給出不同測點規劃方案及其配準前后結果。由圖8a與圖6b可以看出，DED制造葉片尖端出現的塌陷現象導致該位置出現局部負余量。配準后負余量消失且余量分布均勻，如圖8b所示。可以看出，中面動態算法可以優化增材制造系統誤差及機理等引起的局部余量不足的問題，降低零件報廢率，提高后續減材加工效率。
(a)波谷測點配準前 (b)波谷測點配準后
圖7 平面模型中面配準結果
(a)波谷測點配準前 (b)波谷測點配準后
圖8 曲面模型中面配準結果
為更直觀地表達加工余量優化結果，定義配準點距離di表示單點加工余量，配準前后的余量均值為dave、極大值為dmax、極小值為dmin、方差為S2，用于定量反映余量信息。dave反映總體加工余量大小；dmax決定了第一道粗加工余量，直接影響減材加工效率；dmin表示最小加工余量，該區域易出現余量不足導致報廢；方差S2反映加工余量均勻程度。根據表1中配準余量統計結果，兩組案例配準前后方差值均有大幅度降低，且最大余量減小、最小余量增大，余量均有大幅度改善，表明將所提中面動態配準算法應用于加工余量的優化分配是可行性的。

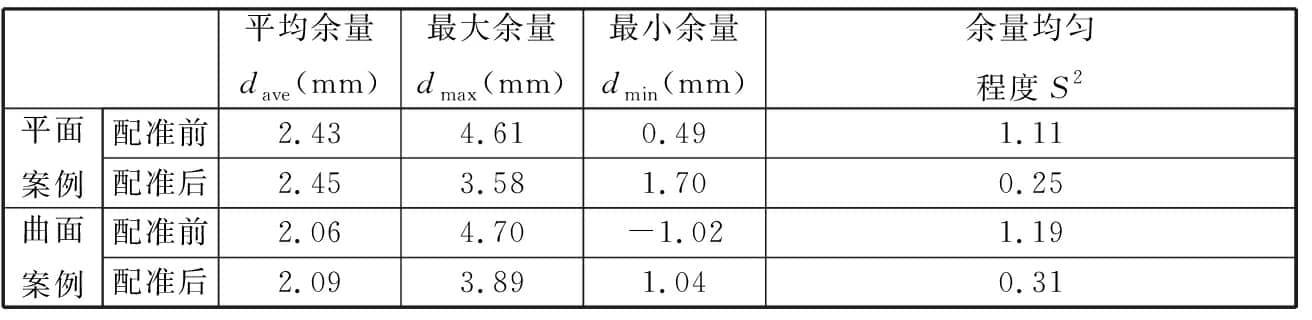

表1 案例中面配準前后余量統計結果
2 案例分析
2.1 實驗設置
本文實驗依托廈門大學自主開發的五軸聯動增減材復合加工制造中心LV6500[23]完成，設備能實現激光定向沉積與減材后處理工作，并配有renishaw RMP600超小型高精度觸發式測頭，如圖9所示。其中，探針測球直徑2 mm、桿長50 mm。測頭沿測點法方向檢測，測量參數如表2所示。機械加工采用RUNCHIT球頭鎢鋼銑刀，型號為DB0602，其刀具半徑3 mm、刃長12 mm、柄徑3 mm、全長50 mm。

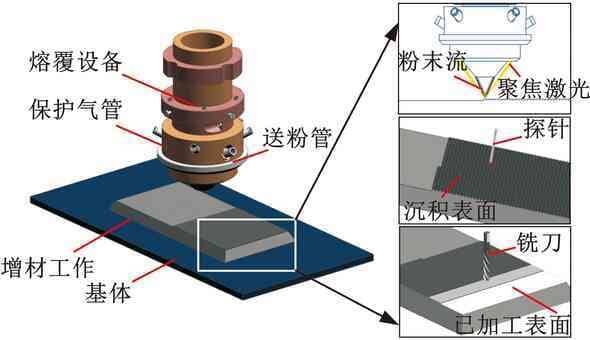

圖9 增減復合加工制造中心

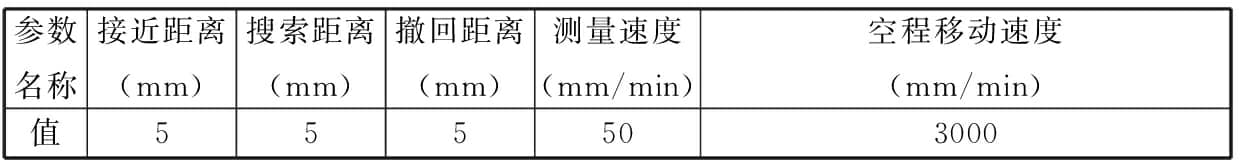

表2 在機檢測參數設置
本節以DED制造的離心葉輪葉片為研究案例，依次詳細討論中面動態配準法對葉片毛坯余量優化的效果、考慮臺階效應的在機檢測規劃效果，以及分析對比不同配準方法的優劣。
圖10a給出了某型號渦噴發動機離心葉輪葉片模型，材料為316L不銹鋼，葉輪上下外圓直徑d=23.5 mm、D=125 mm、高度H=56.8 mm，理論葉片厚度h=0.3～1.2 mm，葉片懸伸長度L=10～32 mm。為保證葉片成功成形及一定減材加工余量，實際增材制造葉片適當增厚，如圖10b所示。為驗證基于波谷構建的截面線方法的有效性，設置對比實驗，即在波峰處提取截面線。波谷和波峰截面線都采用弦高度差法分布測點，取弦高值為0.2 mm，分別包含220和230個檢測點。

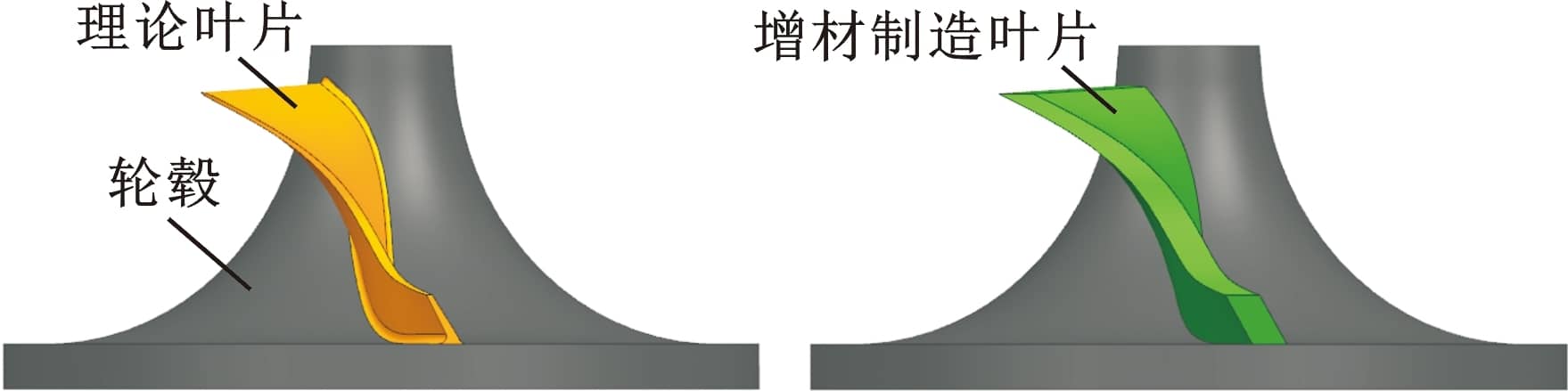

(a)理論實驗?zāi)Ｐ?(b)實際增材制造模型
圖10 實驗?zāi)Ｐ?/span>
2.3 余量優化結果

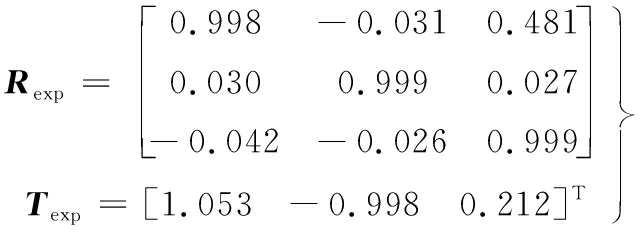

動態配準中面葉片點云F、S，計算變換矩陣Rexp、Texp：
(8)

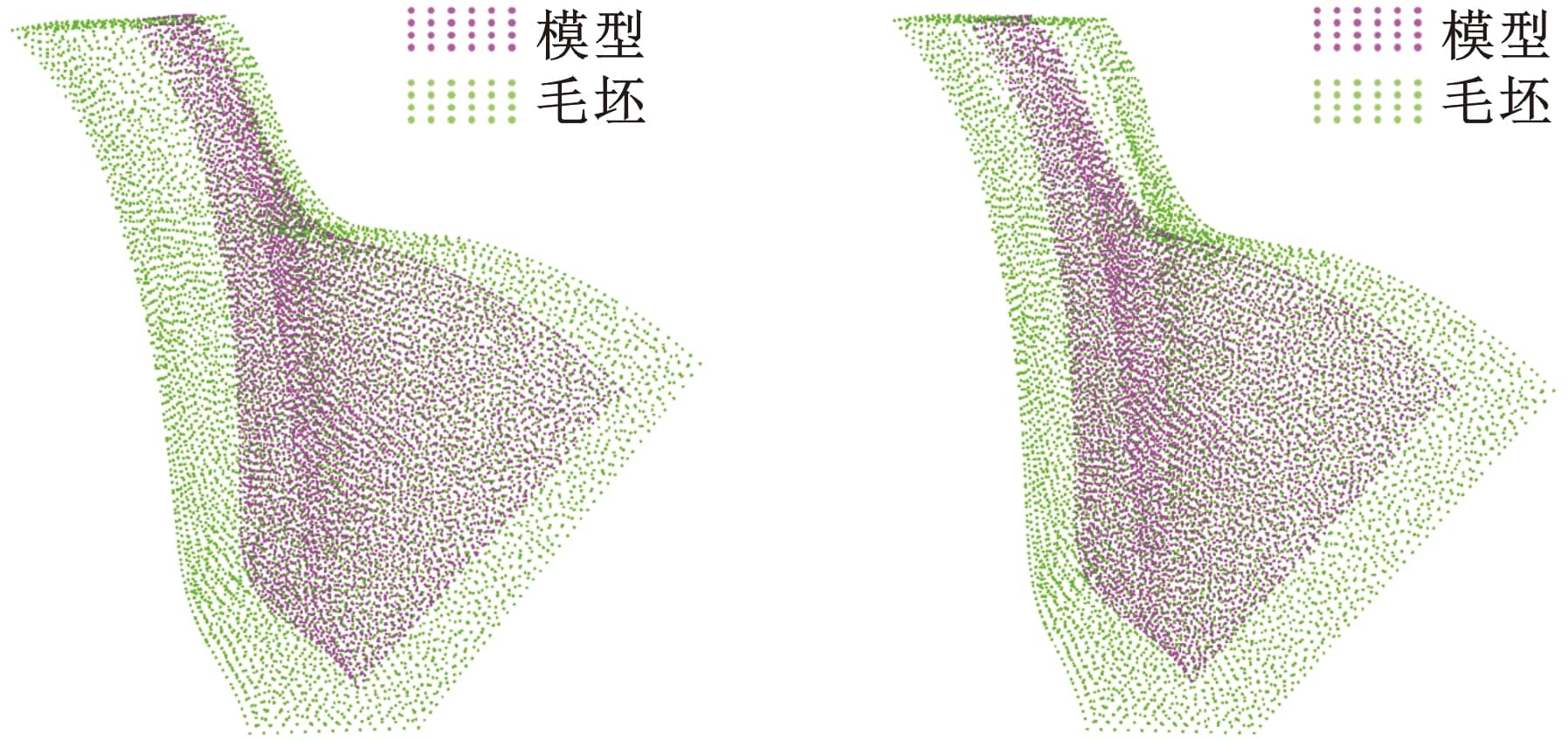

(a)配準前位姿 (b)配準后位姿
圖11 中面配準結果

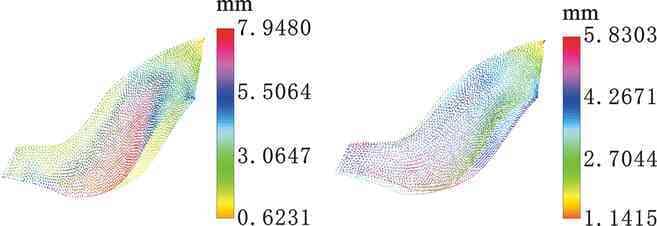

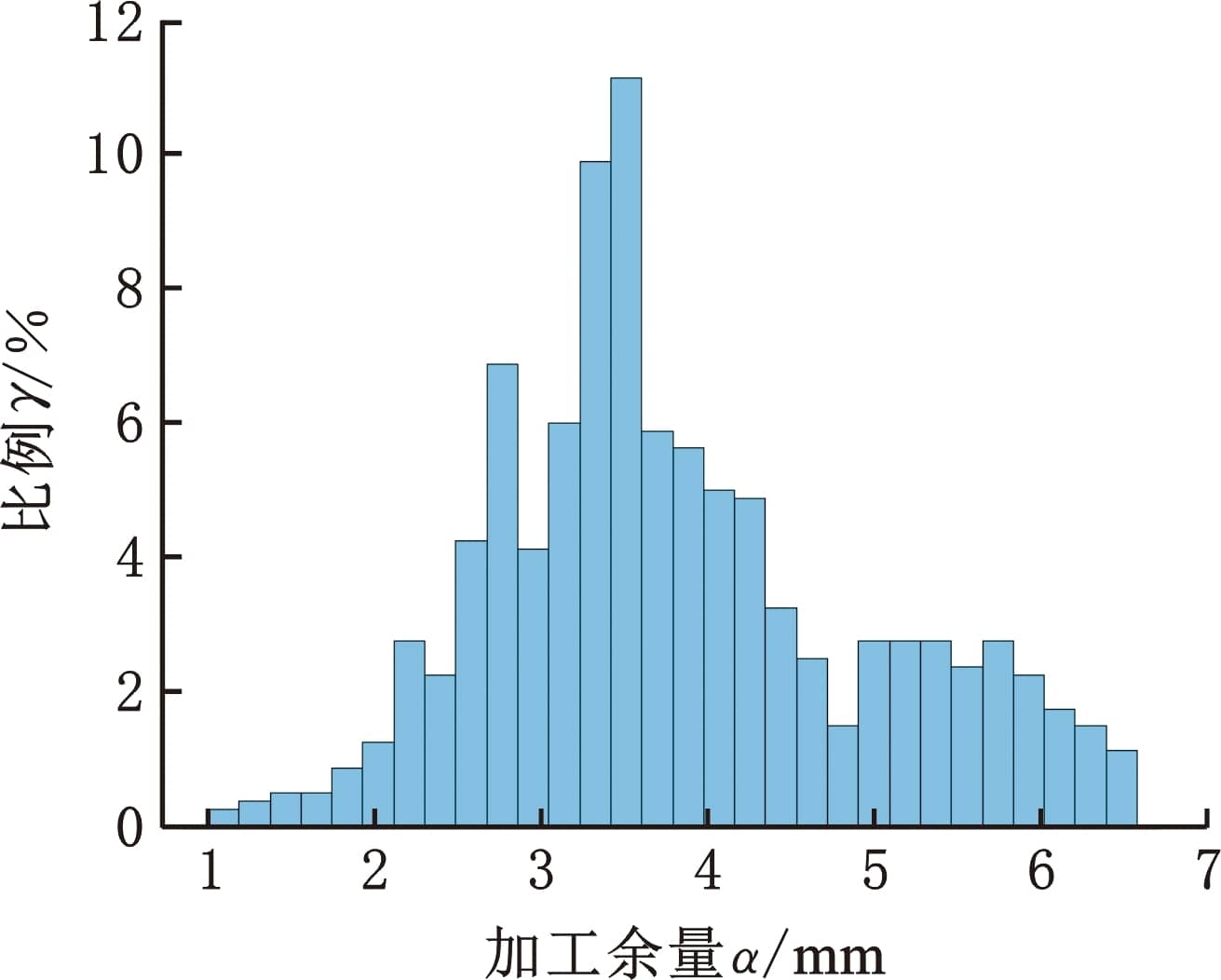

繪制余量分布云圖(圖12)以更直觀地表達加工余量優化結果。另外，統計配對點距離的均值dave、極值dmax、dmin與方差S2，用于定量反映余量信息。配準前后余量統計結果如圖13和表3所示。配準前后余量方差值自4.72大幅度減小至1.09，余量均勻程度明顯提高，表明了所提方法對余量優化的顯著效果；余量最大值減小2.12 mm，最小值增大0.52 mm，說明粗加工道數明顯減少，可提高減材加工效率；因增材模型與理論模型在位姿變換前后體積不變，故dave無明顯變化。另外，觀察減材實驗效果，經所提算法優化后避免了余量分布不均勻?qū)е碌臏p材余量不足現象，且減材加工誤差控制在±0.03 mm內，滿足使用精度要求，如圖14所示。綜上所述，中面動態配準方法能顯著優化加工余量。
(a)中面配準前 (b)中面配準后
圖12 余量云圖

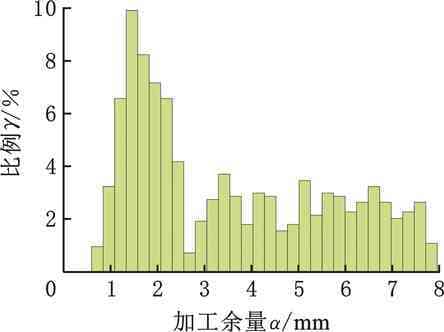

(a)中面配準前
(b)中面配準后
圖13 余量直方圖

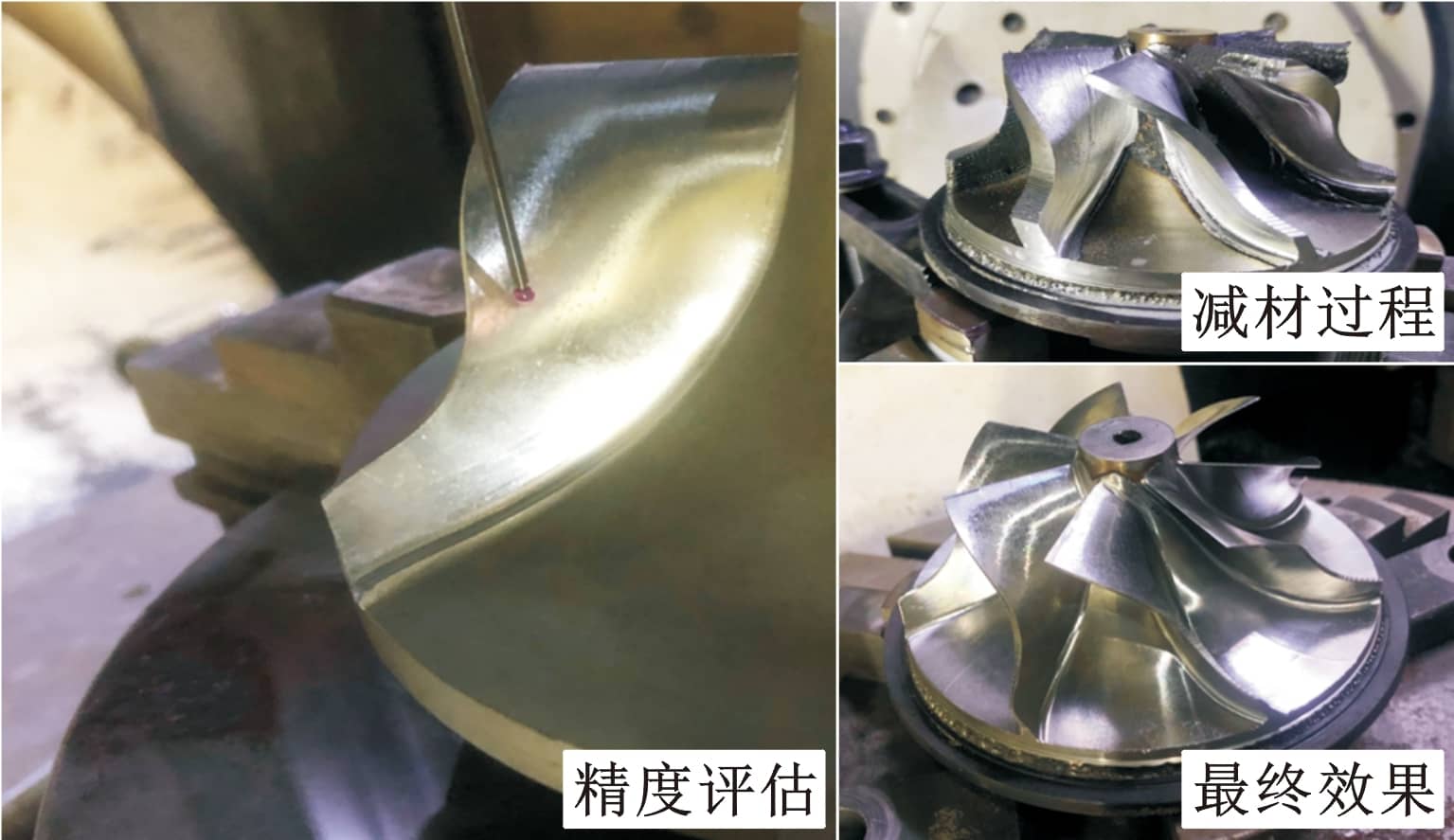

圖14 實驗效果圖

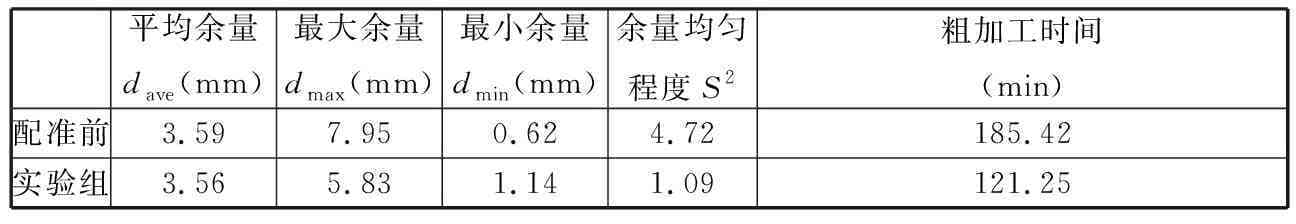

表3 中面配準前后余量統計結果
