3D打印技術之胞元建模四大類型(2)

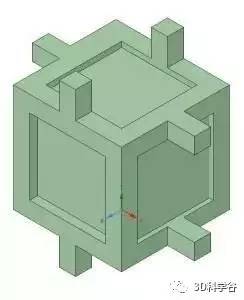

閉孔泡沫的泡孔是由泡壁和泡棱圍城的閉合結構,結構完整,泡孔之間相互鼓勵,互不相通。但在實際中,開孔結構和閉孔結構可能同時存在泡沫中出現,只是出現的幾率不同而已。因此,根據泡沫中開孔結構和閉孔結構所占比率,將閉孔結構達90%以上的泡沫定義為閉孔泡沫;反之則定義為開孔泡沫。
泡孔結構對泡沫塑料的性能有重大的影響,一般情況下,閉孔泡沫塑料的力學強度較高,絕熱性和沖緩性都較優,吸水性小,而開孔泡沫塑料較柔軟,更富彈性,隔音性良好。閉孔泡沫塑料除具有一般泡沫塑料特性外,還具有較低的導熱性和吸水性。
閉孔泡沫材料一般用作保溫、絕緣、隔音、包裝、漂浮、減震以及結構材料等用途。
晶格
晶格的外觀非常類似于開孔泡沫,但不同的是,晶格成員的變形是拉伸為主,而不是彎曲。
晶格結構的材料特點是重量輕、高強度比和高特定剛性。并且帶來各種熱力學特征,晶格結構的超輕型結構適合用在抗沖擊/爆炸系統、或者充當散熱介質、聲振、微波吸收結構和驅動系統中。
波音公司就將晶格結構的超輕3D打印材料用于飛機墻面和地板等非機械部件。這使得飛機重量大大減輕,提高飛機的燃油效率。感謝晶格結構的獨特特性以及低體積容量,晶格結構與功能部件的設計結合已被證明是增材制造發揮潛力的優勢領域。

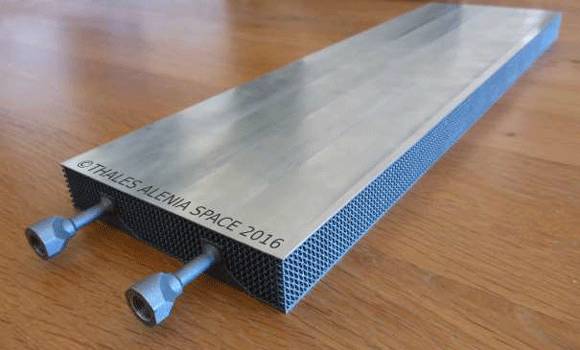

Thales Alenia Space還打印了含晶格的金屬結構重量為1.7公斤,體積為134×28×500毫米。用于歐洲最大的衛星制造商Thales Alenia Space的衛星上。
參考資料推薦:
[1] Ashby, “Materials Selection in Mechanical Design,” Fourth Edition
[2] Gibson & Ashby, “Cellular Solids: Structure & Properties,” Second Edition
[3] Gibson, Ashby & Harley, “Cellular Materials in Nature & Medicine,” First Edition
[4] Ashby, Evans, Fleck, Gibson, Hutchinson, Wadley, “Metal Foams: A Design Guide,” First Edition
[5] Deshpande, Ashby, Fleck, “Foam Topology Bending versus Stretching Dominated Architectures,” Acta Materialia 49
[6] Deshpande, Fleck, Ashby, “Effective properties of the octet-truss lattice material,” Journal of the Mechanics and Physics of Solids, 49
