渦輪增壓器原型

      道路上滿是司機，他們喜歡享受暢馳的感覺，但車量的排放需要對環境也是友好的。奧托循環(Otto-cycle)發動機通常具有排氣再循環(EGR)，其中排氣被引導返回至進氣歧管以便尤其是減小汽缸中的溫度峰值，以此方式實現減少或限制氮氧化物的排放。Otto發動機配備的渦輪增壓器正在經歷一個復興。這里的核心理念是排量較小的發動機配備一個特別的渦輪增壓器。這使他們能夠相得益彰，達到最佳輸出功率與熱效率的匹配。

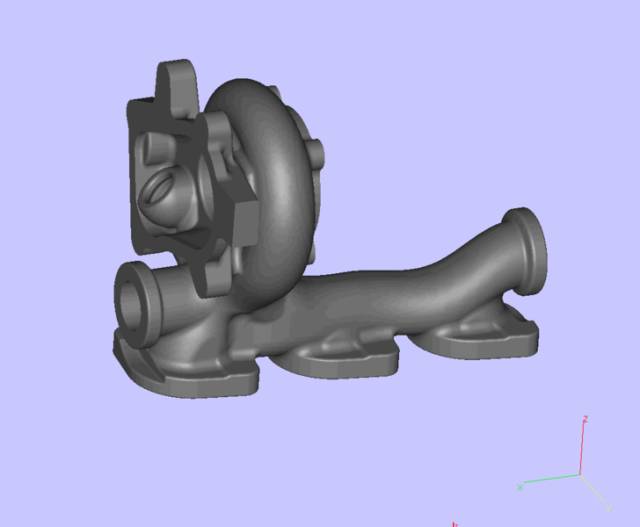

      為了達到最大的效率，渦輪增壓器必須具有完美的幾何形狀。通過仿真軟件，設計人員能夠獲得最佳的精度要求。然而，在實際的制造過程中，總是會涉及到不斷的測試及完善。因此，要減少來來回回返工的必要，接近標準的成型的工藝是必須的。

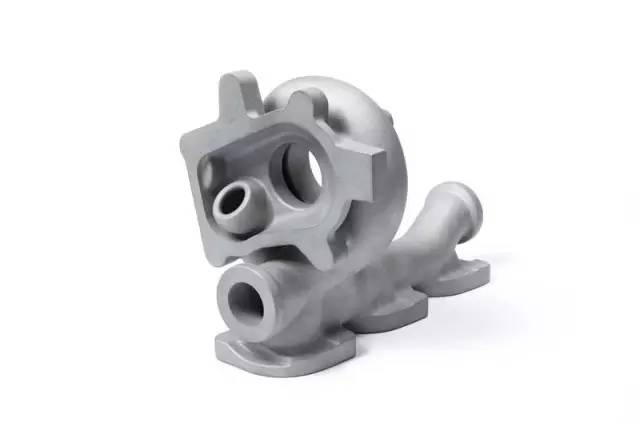

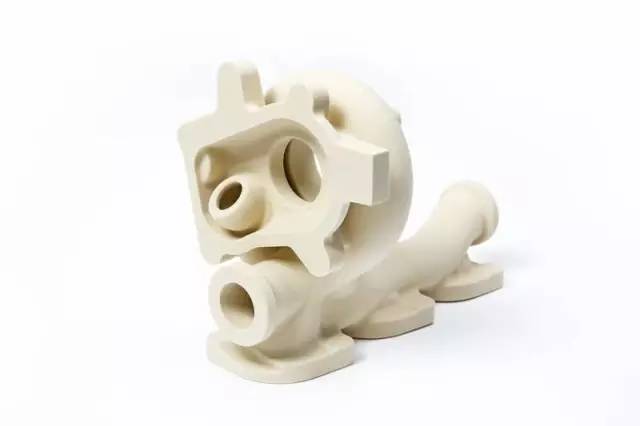

      voxeljet維捷將兩部分零件組合在一起，通過3D打印PMMA材料來制造這個尺寸為258 x 193 x 160 mm的精密模具，最終制造出來的模具重量為0.5kg，從而滿足了近凈型的復雜形狀渦輪增壓器鑄造要求。

  賽車進氣歧管

      進氣歧管位于節氣門與引擎進氣門之間，之所以稱為歧管，是因?yàn)榭諝膺M(jìn)入節氣門后，經過歧管緩沖統后，空氣流道就在此分歧了。進氣歧管必須將空氣、燃油混合氣或潔凈空氣盡可能均勻地分配到各個氣缸，為此進氣歧管內氣體流道的長度應盡可能相等。為了減小氣體流動阻力，提高進氣能力，進氣歧管的內壁應該光滑。

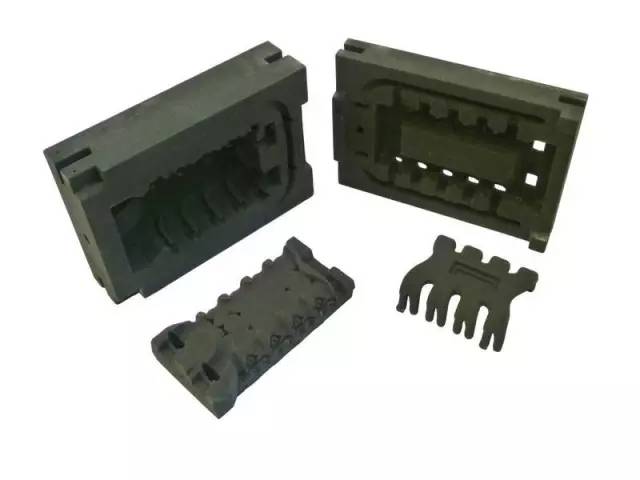

      賽車的進氣歧管具有許多干涉部位，這對于砂型鑄造和后期的機加工都提出了許多挑戰。為了滿足復雜性的精確要求，voxeljet維捷將這一854 x 606 x 212 mm 大小的進氣歧管模型拆分成4塊來進行砂模打印，在隨后的組裝過程中，沒有發生變形問題。

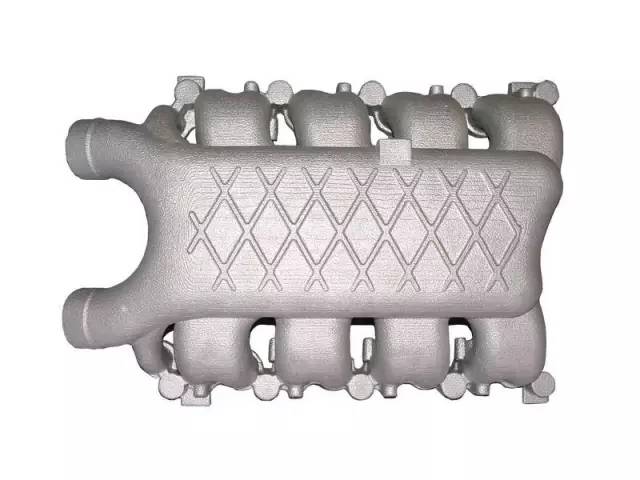

整個的砂型重約208kg打印時間為15個小時，鑄造完成的鋁制進氣歧管重約408 kg。
