設計師打造世界上首個3D打印三軸陀飛輪表Clockwerk
盡管在此之前，我們已經看到了很多3D打印的機械手表和時鐘，但是由來自布魯克林的Adam Wrigley設計的3D打印三軸陀飛輪鐘表Clockwerk 仍然讓我們感到經驗，這個機械裝置使用了一種只流傳了十來年的設計，但更重要的是，您自己也可以在家里將它3D打印出來。
盡管雖然Clockwerk可能看上去不像其它3D打印鐘表那樣美觀或者酷，但是這個驚人的裝置仍然因其結合了陀飛輪機構而顯得鶴立雞群。任何一位鐘表專家都會告訴你，陀飛輪代表了機械表制造工藝中的最高水平。它是在1795年由瑞士鐘表大師路易·寶璣先生發明的一種鐘表調速裝置，這種巧妙地裝置可以將重力對手表的影響減至最低程度。
陀飛輪機構由很多小零件組成，制作起來難度很大。不過今年1月份的時候，瑞士設計師Christoph Laimer就設計和3D打印了一個非常復雜的全機械陀飛輪手表。但是，Wrigley則更進了一步，要打造出三軸陀飛輪——這是由Thomas Prescher在2004年發明的一種機構，每塊擁有此種裝置的手表往往價格高達數萬美元，這是世界上最為獨特的手表之一。

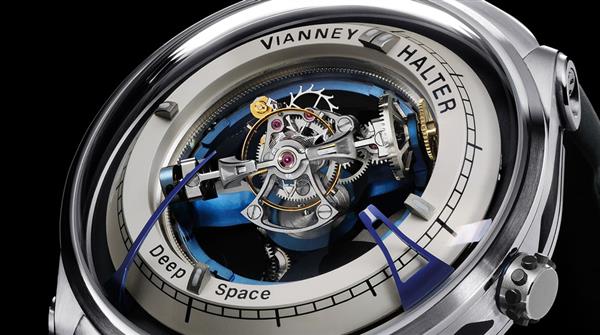

Wrigley稱，他的靈感也來自于此。具體來說，前一陣子他愛上了Vianney Halter的三軸陀飛輪手表Deep Space，但是高昂的價格讓他可望而不可及。“它的價格是20萬美元，所以我決定既然買不起，3D打印一個這樣的機構也不錯。它看上去很平靜，甚至有點催眠，我并不認為只有那些可以掏出20萬美金的人才配擁有它。”他說。

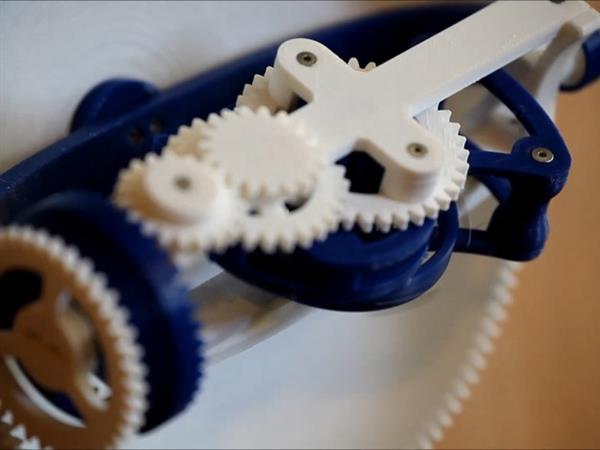

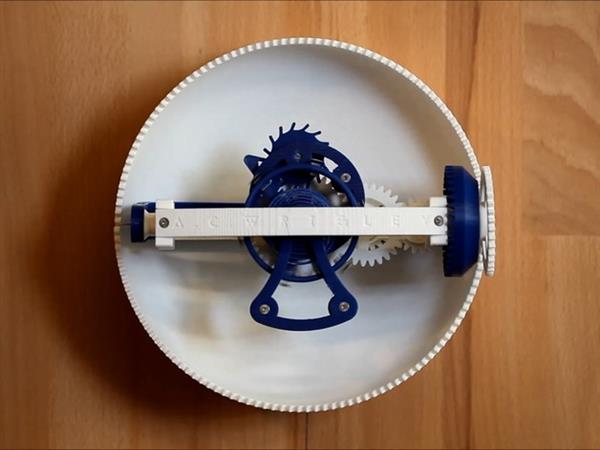

而且，他有這個能力。這位機械工程師白天在紐約著名的Frog設計公司從事各種產品設計，同時也很迷戀很多復雜的機械結構，這個時候這些全都派上了用場。他使出了自己所有能力，打造出了Clockwerk：一個壁掛式的帶三軸陀飛輪擒縱機構的動力雕塑和世界上第一個3D打印多軸陀飛輪。“這個裝置在很大程度上受到了Vianney Halter精彩的Deep Space陀飛輪手表的啟發，但在尺寸和材料上根據3D打印進行了調整。”Wrigley說。

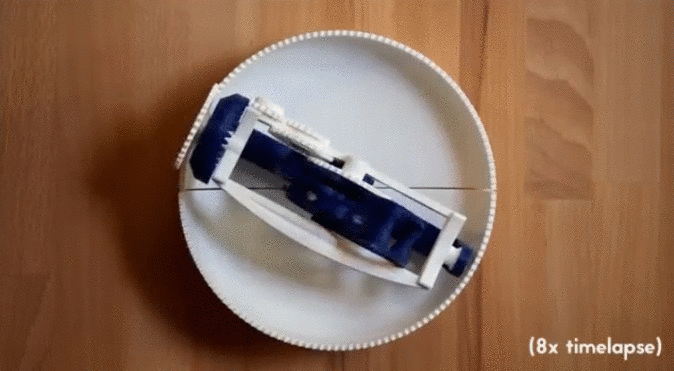

這個令人驚艷的鐘表可以在上面的視頻中看到。您可能會想到的第一個問題是：怎么用它來看時間？好吧，實際上你看不了時間。“它沒有指針可以讓您閱讀時間，但是這個裝置可以借助裝在陀飛輪下面的一個配重來運行。”Wrigley解釋道：“如果您需要的話也可以為它加上表盤。”

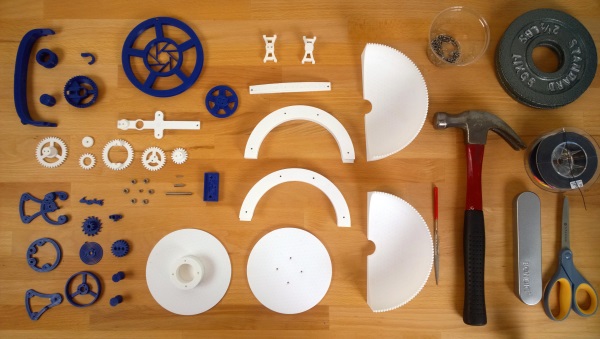

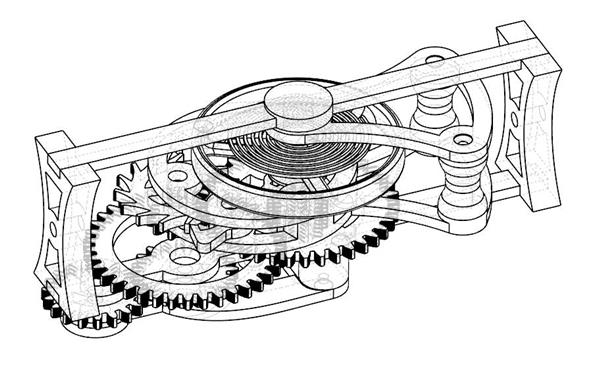

更重要的是，它還是一個便宜的DIY項目，因為它實際上并不使用任何電子部件——所有的能量都來自于那個5磅的配重。據Wrigley透露，他用來設計所有部件的軟件是SolidWorks 2016。其中所有的部件——共34個——都是用一臺普通的桌面3D打印機和PLA材料 打印出來的。Wrigley在打印時沒有設置支撐結構，打印分辨率為0.2毫米，填充率為20%。所有這一切3D打印完總共需要3、4天的時間，不過這才是開始，因為它還需要8個球軸承、3個金屬軸、2個杠鈴型板、1米長的釣魚線、51個螺釘等。“如果所有的部件都打印完好的話，它可以在一個小時左右組裝完畢，但有些可能需要根據打印機的公差進行調整。”他說。
這意味著這是一個相當有挑戰性的3D打印項目，但是收獲也是相當大的，而且如果您之前對于機械表的結構，尤其是瑞士杠桿擒縱系統比較了解的話會更有幫助。點擊此處下載該項目的所有3D打印文件。
下面是教您組裝這個復雜的三軸陀飛輪機構的視頻：
（編譯自3Ders.org）
