北華航天工業(yè)學院、溫州大學及閥畢威閥門（FBV INC.）有限公司的科研人員報道了激光填絲增材制造技術研究進展。相關論文以“Current research status and prospect of laser wire additive manufacturing technology”為題發(fā)表在《The International Journal of Advanced Manufacturing Technology》上。

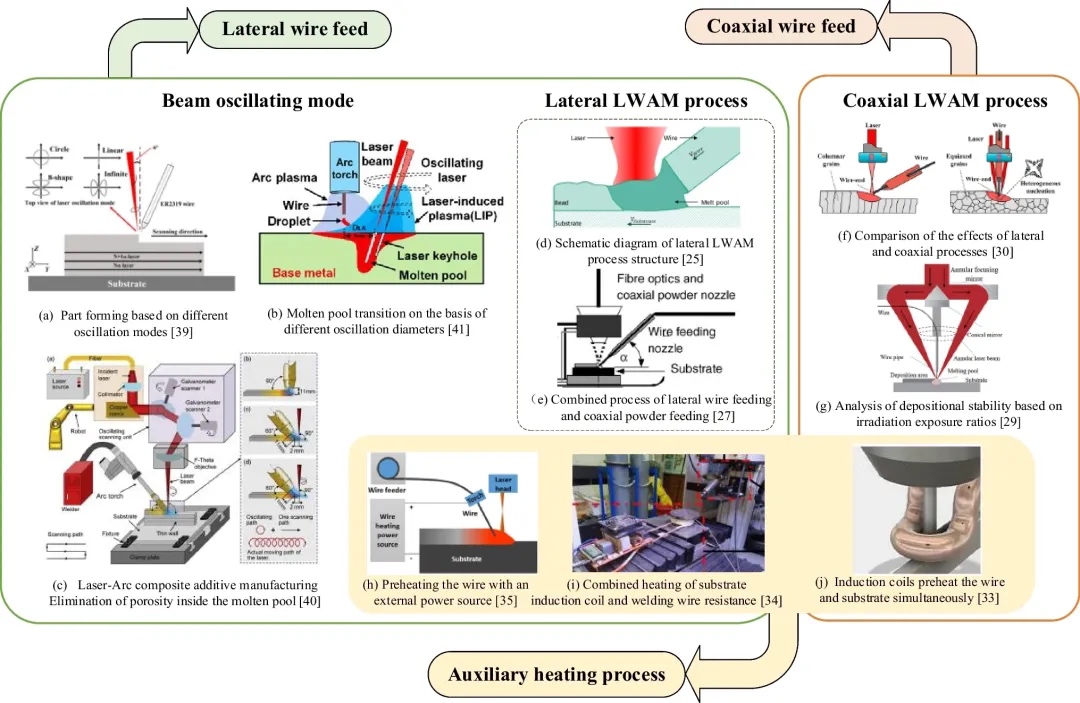

     激光填絲增材制造（LWAM）作為一種新型制造技術，能夠將三維數(shù)據(jù)模型轉化為實體零件。它改變了傳統(tǒng)的增材制造方式，具有快速成型、成型可控、成本低、速度快等優(yōu)點。目前，所制造的零件廣泛應用于航空航天、醫(yī)療、汽車等諸多領域，在增材制造中發(fā)揮著重要作用。為了獲得高質量的零件成型和性能控制，控制激光填絲增材制造過程中的形狀和性能至關重要。本文從不同的送絲方式、增材制造輔助工藝、增材制造過程監(jiān)測以及工藝規(guī)劃方法等幾個方面，簡要介紹了激光填絲增材制造領域的近期研究成果。基于這些方面，對該領域路徑規(guī)劃和精密增材制造的未來發(fā)展進行了展望。

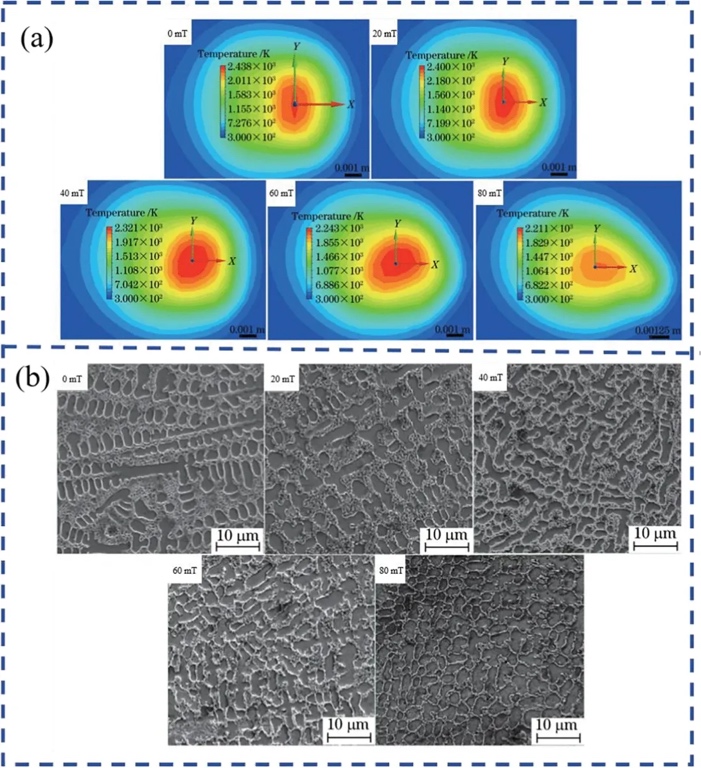

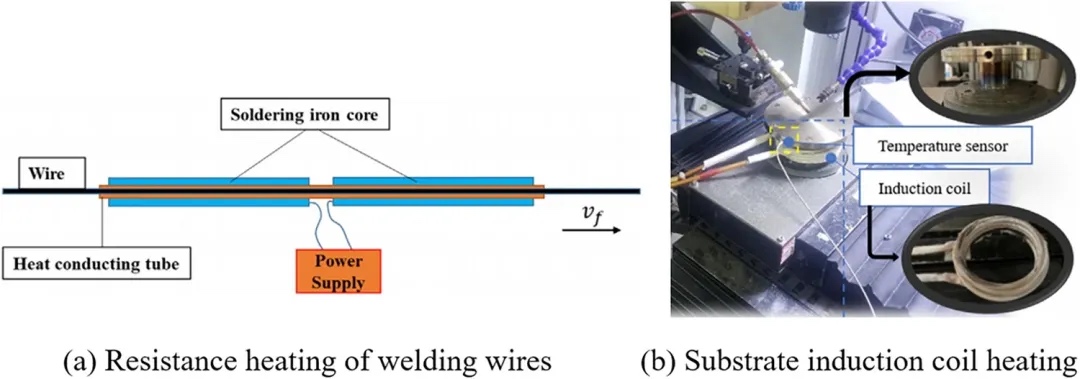

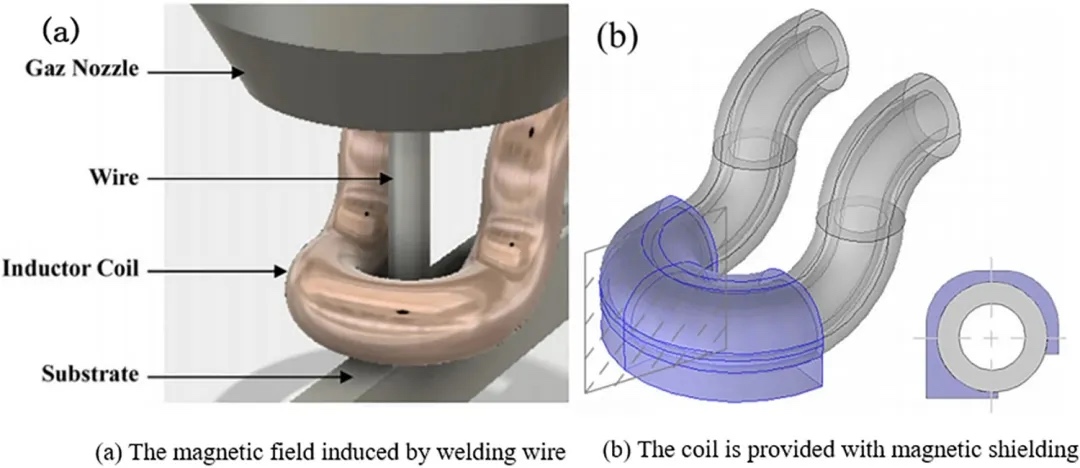

目前，激光填絲增材制造技術因其沉積效率高、成型可控、成本節(jié)約等特點，已廣泛應用于航空航天、海洋船舶、汽車、醫(yī)療等領域。在激光填絲增材制造技術的成型控制方法方面已取得了顯著進展。采用不同的光束擺動形式可使熔池結構更加均勻，從而得到更細小的晶粒和顯微組織。對焊絲和母材進行預熱，可穩(wěn)定送絲過程并減少成型零件的內部缺陷。監(jiān)測層間溫度和冷卻速率并觀察熔池的演變，可顯著改善零件的微觀組織和內部結構性能。改變零件的沉積軌跡可避免層間成型不均勻的問題。在激光填絲增材制造技術基礎上增加傳統(tǒng)銑削工藝的復合增材制造，可大大提高成型零件的表面質量和表面光潔度。然而，在熔池形態(tài)監(jiān)測、送絲速度與沉積形態(tài)的耦合以及幾何參數(shù)控制和路徑規(guī)劃方面仍存在一些困難。

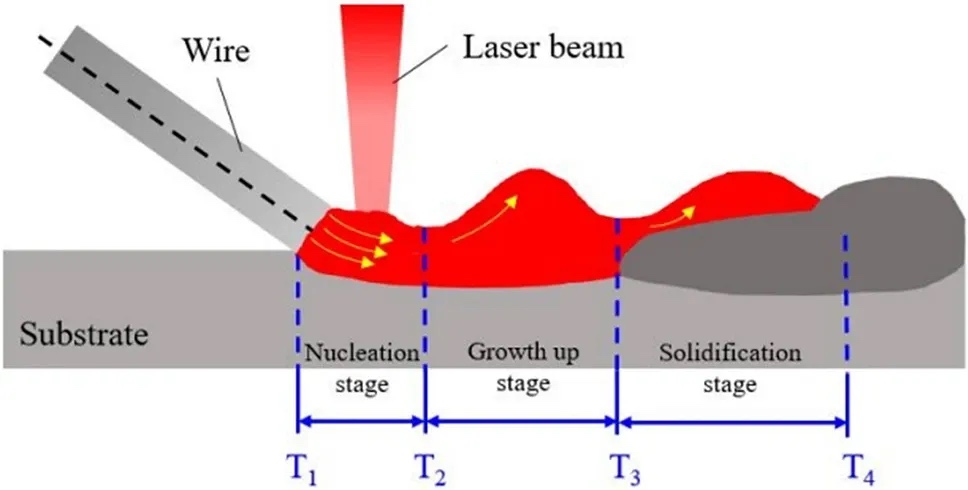

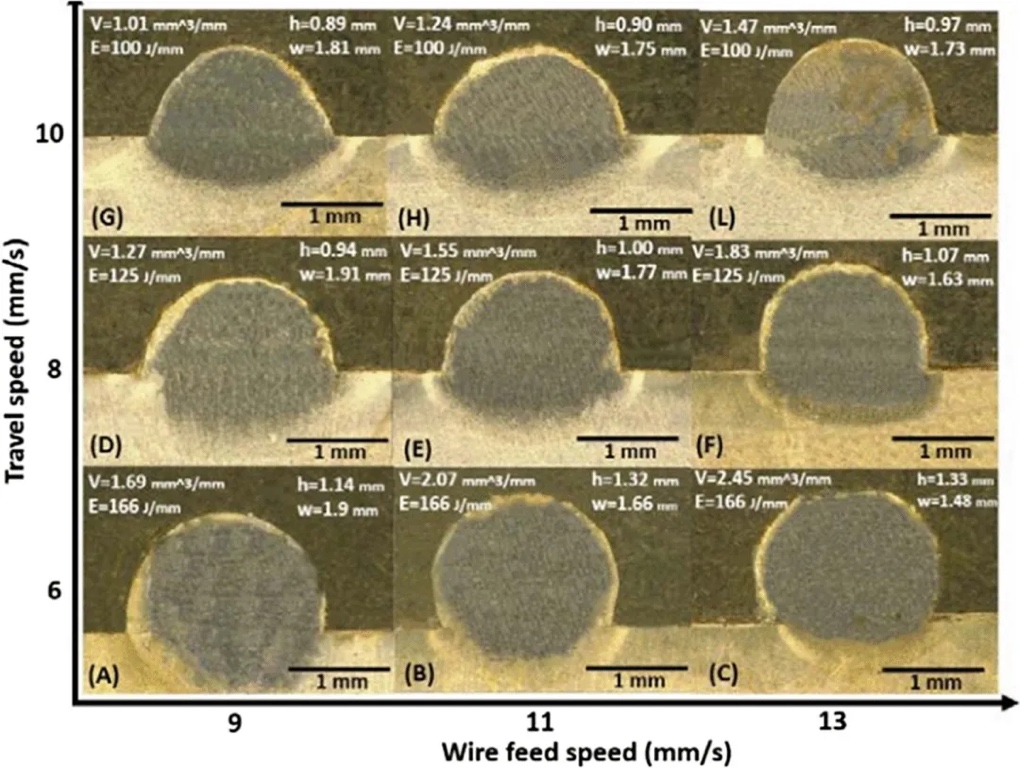

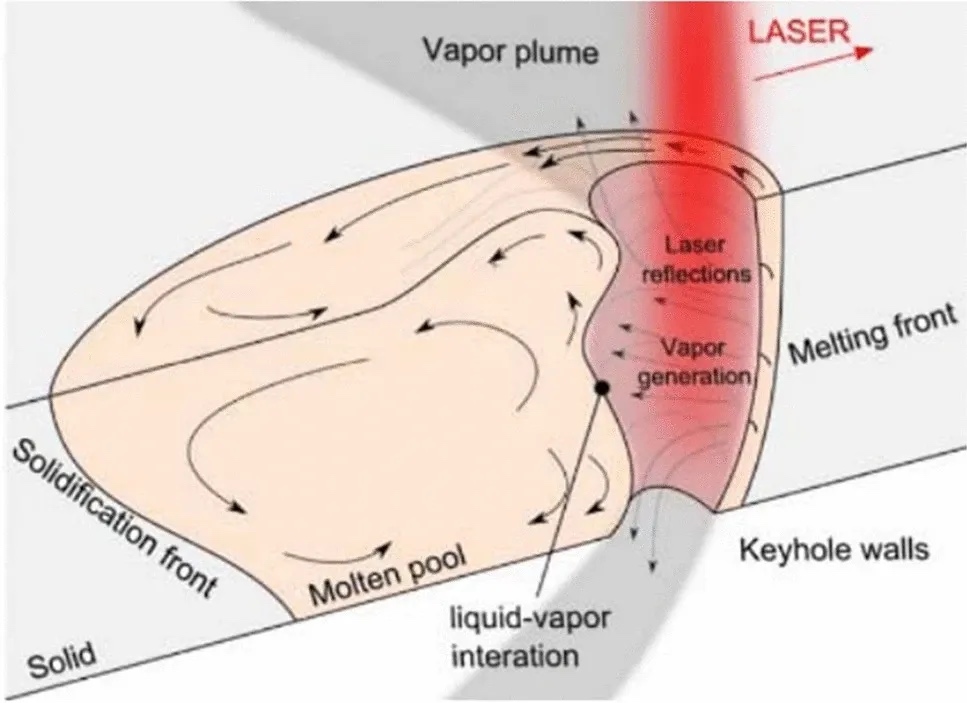

因此，實現(xiàn)均勻的焊絲沉積和穩(wěn)定的熔池形態(tài)是滿足成型零件形狀控制和成型可控性的關鍵因素。盡管目前常規(guī)銑削與激光填絲增材制造工藝的結合應用越來越廣泛，能夠優(yōu)化零件的表面成型質量，但在激光填絲增材制造過程中的熔滴下落、焊絲均勻凝固、熔池演變、冷卻速率監(jiān)測和路徑規(guī)劃等方面，仍需要進一步深入研究。大多數(shù)提高成型零件表面質量的方法都只是單一地改變工藝參數(shù)和作用方式。因此，有必要研究不同時刻的熔滴狀態(tài)和熔池演變情況。根據(jù)溫度場和應力場的變化規(guī)律，調整工藝參數(shù)和成型軌跡，精確控制零件的最終成型效果，進一步推動激光填絲增材制造工藝的高質量、穩(wěn)定發(fā)展。

此外，利用光場調制技術調整激光束的發(fā)射形狀和能量分布，使其能更好地與焊絲的形狀和材料特性相匹配，實現(xiàn)最佳的激光能量吸收效果。為熔池表面提供最佳的傳熱傳質條件，從而減少飛濺等負面效應。這對于激光填絲增材制造未來的快速發(fā)展具有非常重要的應用價值。

論文鏈接：Jia, Y., Sun, S., Li, B.et al. Current research status and prospect of laser wire additive manufacturing technology. Int J Adv Manuf Technol (2025). https://doi.org/10.1007/s00170-025-15228-0

(責任編輯：admin)

• 略論鈦合金3D打印技術在手
• 激光填絲增材制造技術的研
• 浦項科技大學利用3D打印促
• 增材制造關鍵缺陷的無損檢
• 上海交通大學：高熵合金增
• 楊華勇院士領銜，31家機構

• ·略論鈦合金3D打印技術在手機等消費電子
• ·激光填絲增材制造技術的研究現(xiàn)狀與展望
• ·浦項科技大學利用3D打印促進胰島素生成
• ·增材制造關鍵缺陷的無損檢測：分辨率、
• ·上海交通大學：高熵合金增材制造研究進
• ·楊華勇院士領銜，31家機構55位作者74頁
• ·為啥這些大公司折戟消費級FDM 3D打印機
• ·重磅：AI開源大風刮到自動化3D模型生成
